Probador de cambiador de tomas bajo carga con frecuencia de muestreo de 20 kHz | XHYZ1668

Name: Probador de cambiador de tomas bajo carga con frecuencia de muestreo de 20 kHz | XHYZ1668
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: Se trata de un sistema de control de las emisiones.
Price: 4,115.00 USD
Availability: InStock

Detalles del producto:

Lugar de origen:	Xi'an Shaanxi China
Nombre de la marca:	XZH TEST
Certificación:	ISO CE
Número de modelo:	Se trata de un sistema de control de las emisiones.

Información detallada

Lugar de origen:

Xi'an Shaanxi China

Nombre de la marca:

XZH TEST

Certificación:

ISO CE

Número de modelo:

Se trata de un sistema de control de las emisiones.

Resaltar:

High Light

Resaltar:

Tester de cambio de toque con velocidad de muestreo de 20 kHz

Probador de transformadores de alta precisión

Tester de cambio de grifo de diseño portátil

Trading Information

Cantidad de orden mínima:

1 unidad

Precio:

Negociable

Detalles de empaquetado:

embalaje de madera

Tiempo de entrega:

5-8 DÍAS LABORALES

Condiciones de pago:

T/T

Capacidad de la fuente:

3000 unidad/año

Descripción de producto

Probador de cambiadores de tomas bajo carga XHYZ1668 es un instrumento de diagnóstico probado en campo diseñado para la evaluación integral de cambiadores de tomas bajo carga (OLTC) de transformadores. Diseñado con funciones inteligentes avanzadas y un sistema de menú completo en inglés, permite al personal in situ operar con facilidad incluso con una formación mínima. Su estructura compacta, peso ligero y excelente capacidad antiinterferente reducen eficazmente la carga física durante las pruebas de campo. Ampliamente reconocido como una opción de confianza para las empresas de generación y distribución de energía, así como para los fabricantes de transformadores, este instrumento desempeña un papel fundamental en la protección de la producción segura y la mejora de la calidad del producto.

Especificaciones Técnicas

Parámetro	Especificación
Corriente de Salida	1.0A / 0.5A (Seleccionable)
Rango de Resistencia de Transición	0.3Ω–20Ω (1.0A) \| 5Ω–40Ω (0.5A)
Rango de Tiempo de Transición	0–320 ms
Voltaje de Circuito Abierto	24V
Precisión de Resistencia	±(5% de la lectura ± 0.1Ω)
Precisión de Tiempo	±(0.1% de la lectura ± 0.2ms)
Frecuencia de Muestreo	20 kHz
Capacidad de Almacenamiento	500 conjuntos de datos (incorporado)
Pantalla	LCD de 7 pulgadas de alto brillo
Dimensiones (Unidad Principal)	360 × 290 × 170 mm
Dimensiones (Paquete de Cables)	360 × 230 × 290 mm
Peso (Unidad Principal)	6.15 kg
Longitud del Cable de Prueba	Estándar 13 m (personalizable)

Condiciones de Operación

Parámetro	Especificación
Temperatura Ambiente	-10℃ a +50℃
Humedad Relativa	≤ 85% RH
Fuente de Alimentación de Trabajo	CA 220V ± 10%
Frecuencia de Potencia	50 ± 1 Hz

Características Clave de Rendimiento

Alta Corriente de Salida, Diseño Ligero — Suministra hasta 1.0A de corriente de prueba con compatibilidad de transformadores tipo YN, Y y Δ; los valores de resistencia se muestran directamente sin conversión manual.
Modos de Prueba Duales — Admite mediciones con y sin devanado, adaptándose a diversos escenarios de campo y configuraciones de transformadores.
Visualización Adaptativa de Forma de Onda — Ajusta automáticamente los ejes de resistencia, tiempo y amplitud según los valores muestreados para una visualización y análisis óptimos de la forma de onda.
Circuito de Protección Integral — Las protecciones integradas garantizan un funcionamiento estable y fiable en condiciones de campo y entornos eléctricos exigentes.
LCD de 7 Pulgadas de Alto Brillo — Pantalla grande y clara para un análisis conveniente de la forma de onda, incluso en entornos exteriores o con poca luz.
Almacenamiento a Bordo de 500 Conjuntos — Registro automático de datos con recuperación rápida e impresión térmica in situ para documentación inmediata.

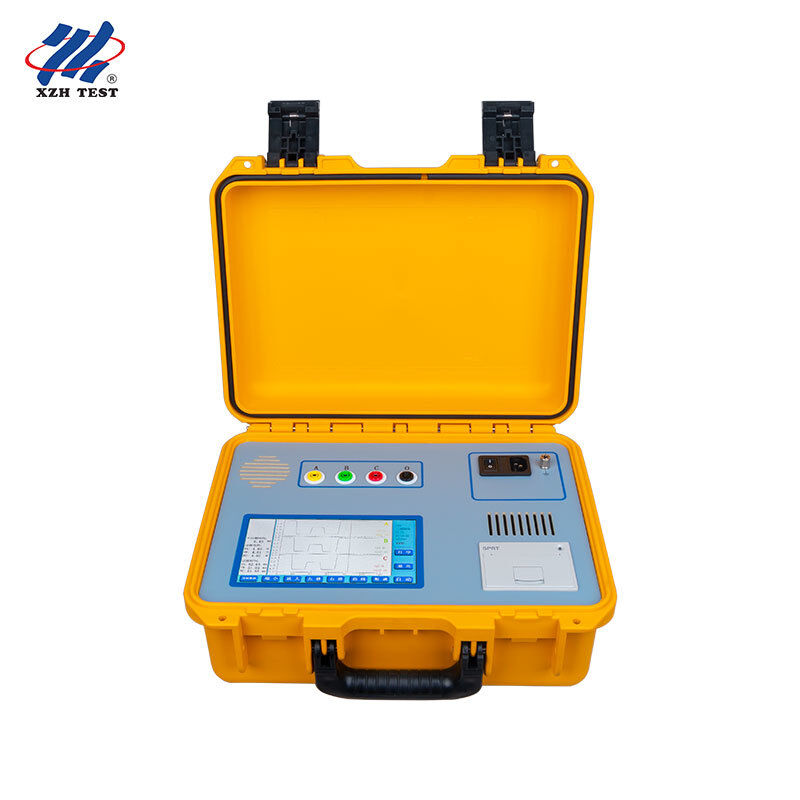

Imagen del Producto

XHYZ1688

Guía de Solución de Problemas de Campo

Problema 1: Forma de Onda de Fallo de la Placa de la CPU
La forma de onda que se muestra a continuación puede indicar un mal funcionamiento de la placa de la CPU.
Solución: Reemplace la placa de la CPU.

CPU Board Failure Waveform

Problema 2: Forma de Onda de Auto-oscilación del Instrumento
La forma de onda que se muestra a continuación puede aparecer debido a la auto-oscilación del instrumento.
Solución: Después de que la muestra se descargue por completo, pruebe en la dirección 1-n, asegurándose de que los devanados no probados estén debidamente cortocircuitados y conectados a tierra. Ajuste la sensibilidad o el nivel de disparo del instrumento si es necesario.

Self-Oscillation Waveform

Preguntas Frecuentes

P1: ¿Es este probador adecuado para el mantenimiento de la red de distribución de energía municipal?

Sí, el XHYZ1668 es una excelente opción para las redes de distribución de energía municipales donde se implementan transformadores equipados con OLTC en subestaciones urbanas y suburbanas. Su frecuencia de muestreo de 20 kHz proporciona captura de formas de onda de alta resolución para diagnósticos precisos, mientras que el sencillo sistema de menú en inglés permite a los equipos de servicios públicos municipales operarlo de manera eficiente sin capacitación especializada. El almacenamiento incorporado de 500 conjuntos admite programas sistemáticos de mantenimiento basado en la condición en activos de subestaciones distribuidas.

P2: ¿Puede este dispositivo manejar diagnósticos de transformadores de rutina en plantas de fabricación industrial?

Absolutamente. Las instalaciones industriales con hornos de arco, grandes unidades de motor y cargas de producción pesadas someten a los transformadores a cambios de toma frecuentes y estrés eléctrico. Los modos de prueba duales del XHYZ1668 (con y sin devanado) brindan flexibilidad tanto para diagnósticos programados con parada como para pruebas oportunistas durante pausas de producción. Su diseño antiinterferente garantiza mediciones precisas incluso en entornos de fábrica eléctricamente ruidosos.

P3: ¿Es adecuado para transformadores de estaciones de bombeo de oleoductos y gasoductos?

Sí. Las estaciones de bombeo de oleoductos operan en entornos remotos, a menudo hostiles, donde la fiabilidad del transformador es fundamental para un flujo ininterrumpido. La unidad principal compacta de 360×290×170 mm y el peso de 6.15 kg del XHYZ1668 facilitan su transporte a estaciones de bombeo aisladas. Su amplio rango de temperatura de operación (-10℃ a +50℃) y la guía de solución de problemas lista para el campo con referencias visuales de formas de onda permiten diagnósticos rápidos in situ sin necesidad de devolver el equipo a un taller central.

P4: ¿Se puede utilizar para el mantenimiento de transformadores de centrales hidroeléctricas?

Las centrales hidroeléctricas presentan desafíos únicos con alta humedad y horarios de generación variables. El XHYZ1668 opera de manera fiable hasta un 85% de HR e incluye un circuito de protección integral que protege contra problemas eléctricos relacionados con la humedad. Su capacidad para probar transformadores tipo YN, Y y Δ con lectura directa de resistencia (sin conversión manual) simplifica las pruebas de las diversas configuraciones de transformadores que se encuentran comúnmente en las instalaciones hidroeléctricas.

P5: ¿Es este probador apropiado para el mantenimiento de sistemas de energía de hospitales y campus universitarios?

Los campus institucionales con distribución de media tensión dedicada y transformadores in situ requieren pruebas fiables de OLTC para prevenir cortes no planificados. La operación intuitiva del XHYZ1668, la impresora térmica para documentación inmediata y el almacenamiento de 500 conjuntos para análisis de tendencias lo hacen ideal para los equipos de gestión de instalaciones del campus que necesitan registros de mantenimiento auditables. Su diseño portátil y ligero permite a un solo técnico moverse entre múltiples ubicaciones de transformadores en extensos terrenos del campus.
