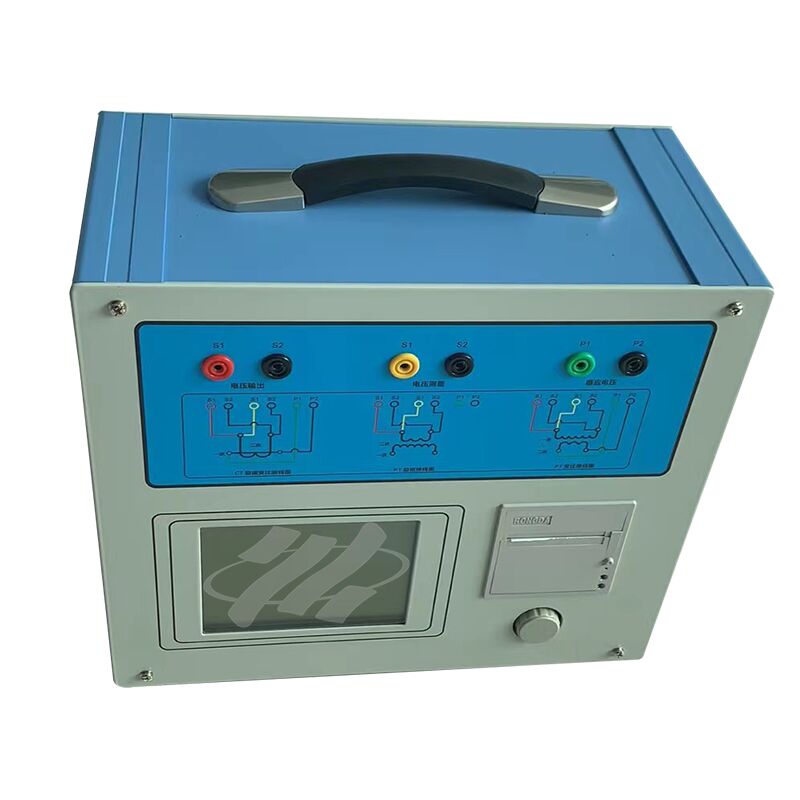

El comprobador de características integrales del transformador XHTX206 está diseñado para realizar una gama completa de pruebas en varios tipos de transformadores de corriente (TC), incluidos los modelos de clase de protección, clase de medición y clase TP. Su alcance de prueba cubre las características de excitación (también conocidas como características voltio-amperio), la relación de transformación, la polaridad, la resistencia del devanado secundario, la carga secundaria, el error de relación y el error de ángulo. Además, este comprobador es aplicable para probar las características de excitación, la relación de transformación, la polaridad, la resistencia del devanado secundario y el error de relación de las unidades electromagnéticas de todos los tipos de transformadores de potencial (TP).
Adopta el método de conversión de frecuencia para probar curvas características y curvas de error, con el voltaje del punto de inflexión que alcanza hasta 60 kV.
Emite automáticamente datos clave como el voltaje/corriente del punto de inflexión, las curvas de error y varios parámetros de prueba.
Proporciona una visualización dinámica de la configuración de parámetros y una visualización en tiempo real de los diagramas de cableado auxiliar para una operación conveniente.
Equipado con un ratón fotoeléctrico giratorio para una operación simple, rápida y fácil de usar.
Parámetros técnicos
Salida: 0–180Vrms, 12Arms, 36A (pico) ±0.2%
Medición: Transformación
Relación: 0–2000 ±0.1%; 2000–5000 ±0.2%; 5000–35000 ±0.5%, Resistencia: 0–600Ω ±(0.5%R+2mΩ),
Fase: Resolución 0.5min ±5min, Carga: 0–1000VA ±(0.5%R+0.02VA)
Fuente de alimentación: AC220V±10%, 50Hz
