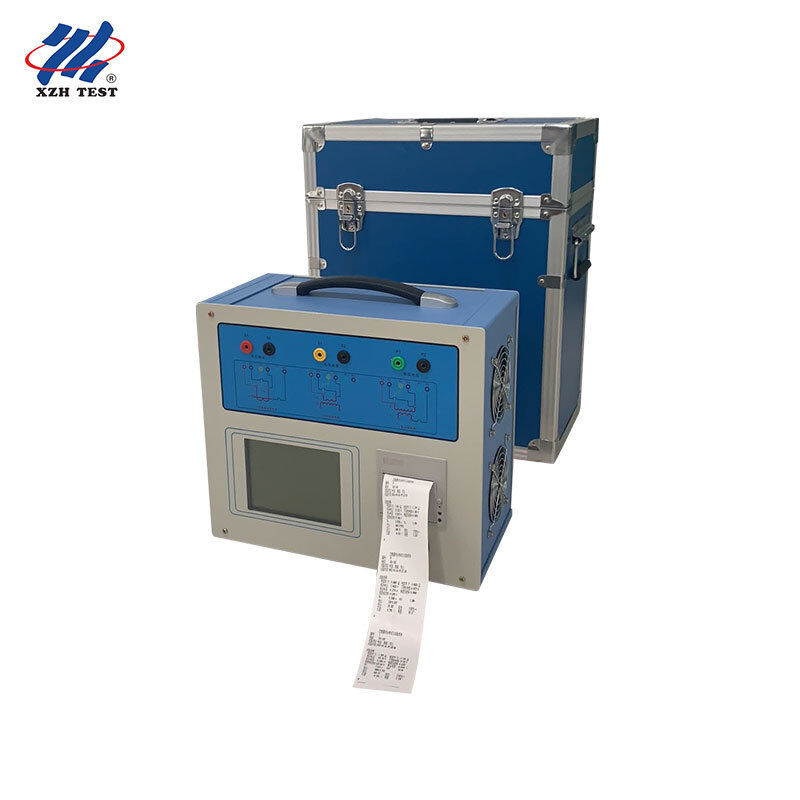

CT PT Analista Transformador Tester de Características
El analizador XHTX206 CT PT es un probador de características de transformadores de nueva generación desarrollado para la industria eléctrica, que reemplaza a los transformadores tradicionales de relación variable.Transformadores y amplificadores de corrienteBasado en tecnología avanzada de prueba de conversión de frecuencia con una plataforma DSP y FPGA de alto rendimiento, satisface plenamente las características de excitación (voltios-amperios), relación de transformación, polaridad,resistencia secundaria al enrollamiento, pruebas de carga secundaria, error de relación y error de ángulo de transformadores de corriente de clase de protección, de clase de medición y de clase TP, así como características de excitación, relación,ensayo de polaridad y resistencia al enrollamiento secundario de las unidades electromagnéticas PT.
Aplicaciones y público objetivo:Construido para las pruebas de aceptación de fábrica de los fabricantes de transformadores de corriente y de voltaje, los institutos de investigación de ciencias de la energía y los laboratorios de pruebas de alto voltaje,Ingenieros encargados de la puesta en marcha de la protección de relés, equipos de entrega de subestaciones y mantenimiento preventivo, y departamentos de puesta en marcha de la construcción eléctrica que necesitan una verificación CT/PT in situ sin transformadores, potenciadores o cajas de carga estándar.
Especificaciones clave
| Parámetro |
Especificación |
| Objetos de ensayo |
CT (protección / medición / clase TP), unidades electromagnéticas PT |
| Producción |
0~180Vrms, 12 brazos, 36A (pico) |
| Precisión del voltaje |
± 0,2% |
| Rango de relación CT |
1 ~ 40000 (1 ~ 2000 < 0,1%; 2000 ~ 5000 < 0,2%; 5000 ~ 35000 < 0,5%) |
| Rango de relación PT |
1 ~ 35000 |
| Medición de fase |
Precisión ±5 min, resolución 0,5 min |
| Resistencia secundaria al enrollamiento |
0 ~ 600Ω, < 0,5% ± 2mΩ |
| Medición de la carga de CA |
0 ~ 1000VA, < 0,5% ± 0,02VA |
| Fuente de alimentación |
Las emisiones de gases de efecto invernadero de los sistemas de combustión renovable de los sistemas de combustión renovable de los sistemas de combustión renovable de los sistemas de combustión renovable de los sistemas de combustión renovable de los sistemas de combustión renovable de los sistemas de combustión renovable de los sistemas de combustión renovable de los sistemas de combustión renovable de los sistemas de combustión renovables. |
| Medio ambiente de trabajo |
-10 ~ 50 °C, humedad ≤ 90% |
| Dimensiones / Peso |
Se aplicarán las siguientes medidas: |
Características clave
El método de conversión de frecuencia prueba las curvas de excitación características CT/PT y las curvas de error del 10%, manejando puntos de inflexión de hasta 60 kV con una salida de sólo 180 Vrms y corriente de 12 Arms (pico de 36 A).
Verificación in situ de transformadores de corriente sin CT estándar, refuerzo, caja de carga, regulador de voltaje o cables de corriente pesada, lo que reduce en gran medida la carga de trabajo y mejora la eficiencia.
Error de relación dentro de ±0,1% y error de ángulo dentro de ±5 min, lo que permite ensayos de campo de transformadores de corriente de clase 0,2S con un rango de relación de 1 a 40000.
Calcula automáticamente el voltaje/corriente del punto de inflexión, las curvas de error del 10% (5%), el factor límite de precisión (ALF), el factor de seguridad del instrumento (FS), la constante de tiempo secundaria (Ts),coeficiente de retención (Kr), la inductancia saturada y insaturada.
Prueba de una sola llave de la resistencia, excitación, relación y polaridad del CCT con un solo esquema de cableado para todos los ensayos de CCT, excepto la carga, que cumpla las normas GB1208 (IEC60044-1), GB16847 (IEC60044-6) y GB1207.
Las salidas de potenciación de corriente dedicadas opcionales 180A para ensayos de flujo en el sitio.
Características avanzadas
Interfaz gráfica dinámica completa en chino con diagramas de cableado automáticos que se muestran de acuerdo con el elemento de ensayo seleccionado; no es necesaria una referencia manual.
5.7 pulgadas LCD gráfico transflectivo, claramente visible bajo la luz solar directa.
Operación del ratón fotoeléctrico rotativo para una entrada rápida y fácil de parámetros.
Impresora integrada que imprime automáticamente los informes de ensayo; almacena hasta 1000 grupos de datos de ensayo con retención de apagado.
Diseño portátil con un peso total inferior a 9 kg, fácil de llevar a los sitios de campo.
Combinando funciones integrales de ensayo CT/PT, tecnología de conversión de frecuencia y generación automatizada de informes,el XHTX206 ofrece precisión de laboratorio y comodidad para pruebas de características de transformadores.
Preguntas frecuentes
P1: ¿Para quién está diseñado el analizador CT PT XHTX206?
Está diseñado para pruebas de aceptación de fábrica de los fabricantes de CT/PT, institutos de investigación de ciencias de la energía y laboratorios de pruebas de alto voltaje, ingenieros de puesta en marcha de protección de relevos,equipos de entrega de subestaciones y mantenimiento preventivo, y los departamentos de puesta en marcha de la construcción eléctrica que realizan la verificación del transformador en el lugar.
P2: ¿Qué pruebas puede realizar?
Realiza pruebas de características de excitación (volt-ampere), relación de transformación, polaridad, resistencia secundaria a la bobina, carga secundaria, error de relación y error de ángulo para la protección,CTs de medición y clase TP, además de las características de excitación, la relación, la polaridad y las pruebas de resistencia al enrollamiento secundario de las unidades electromagnéticas PT.
P3: ¿Por qué es importante la tecnología de conversión de frecuencia?
Las pruebas de conversión de frecuencia generan la curva característica de excitación completa y la curva de error del 10% utilizando solo una salida de 180Vrms y una corriente de 12Arms, pero manejan CT con puntos de inflexión de hasta 60kV,eliminación de la necesidad de amplificadores de alta tensión voluminosos y grandes fuentes de corriente.
P4: ¿Puede verificar CTs en el sitio sin un transformador estándar?
Sí, verifica los transformadores de corriente en el sitio sin CT estándar, refuerzo, caja de carga, regulador de voltaje o cables de corriente pesada, logrando un error de relación dentro de ± 0,1% y un error de ángulo dentro de ± 5 min,suficiente para 0Pruebas de campo de CT de clase.2S.
P5: ¿Cuáles son los accesorios, el embalaje y las condiciones de entrega aplicables?
Un amplificador de corriente dedicado opcional está disponible para la prueba de flujo a través de 180A. El instrumento se entrega en envase de madera dentro de 5-8 días hábiles, con pago T / T y 1 conjunto de MOQ.
