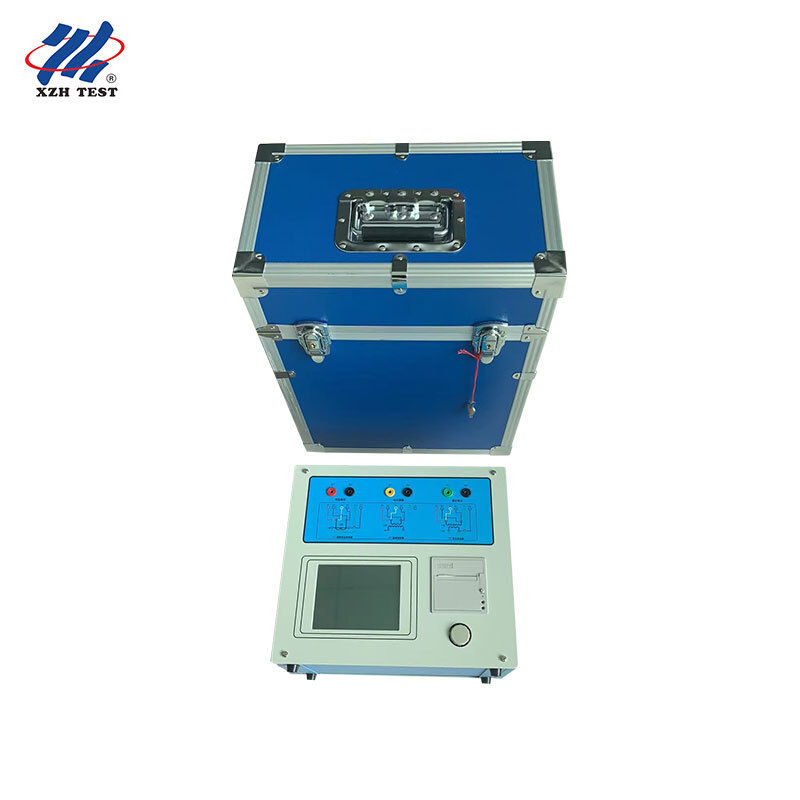

Conversión de frecuencia CT PT analizador transformador Tester 64kV punto de inflexión en el XHTX206
El analizador CT PT de conversión de frecuencia XHTX206 es un probador de características de transformadores de nueva generación desarrollado para la industria eléctrica,sustitución de la combinación tradicional de transformadores de relación variableBasado en tecnología avanzada de prueba de conversión de frecuencia con una plataforma DSP y FPGA de alto rendimiento,satisfacerá plenamente las características de excitación (voltios-amperios), pruebas de relación de transformación, polaridad, resistencia de enrollamiento secundaria, carga secundaria, error de relación y error de ángulo de transformadores de corriente de clase de protección, clase de medición y clase TP,así como la característica de excitaciónEl instrumento ofrece una mayor automatización, y permite a los usuarios de las unidades electromagnéticas de la unidad de ensayo de velocidad, de velocidad, de velocidad, de velocidad, de velocidad, de velocidad, de velocidad, de velocidad, de velocidad, de velocidad, de velocidad, de velocidad, de velocidad, de velocidad y de velocidad.mejor estabilidad y eficiencia de ensayo significativamente mejorada para la verificación profesional de transformadores.
Aplicaciones y público objetivo:Diseñado para sucursales de mantenimiento de empresas de red y contratistas de ingeniería de transmisión y distribución (EPC), equipos de puesta en marcha eléctrica de plantas eólicas y solares,Laboratorios de ensayo eléctrico de grandes empresas industriales como el aceroEn el caso de las instalaciones eléctricas, las instalaciones de cemento y de productos químicos, las empresas de servicios de ensayo eléctrico y los proveedores de alquiler de equipos, así como las escuelas de formación profesional de energía para la enseñanza práctica de los ensayos de las características de los transformadores.
Especificaciones clave
| Parámetro |
Especificación |
| Objetos de ensayo |
CT (protección / medición / clase TP), unidades electromagnéticas PT |
| Producción |
0~180Vrms, 12 brazos, 36A (pico) |
| Precisión del voltaje |
± 0,2% |
| Rango de relación CT |
1 ~ 40000 (1 ~ 2000 < 0,1%; 2000 ~ 5000 < 0,2%; 5000 ~ 35000 < 0,5%) |
| Rango de relación PT |
1 ~ 35000 |
| Medición de fase |
Precisión ±5 min, resolución 0,5 min |
| Resistencia secundaria al enrollamiento |
0 ~ 600Ω, < 0,5% ± 2mΩ |
| Medición de la carga de CA |
0 ~ 1000VA, < 0,5% ± 0,02VA |
| Fuente de alimentación |
Las emisiones de gases de efecto invernadero de los sistemas de combustión renovable de los sistemas de combustión renovable de los sistemas de combustión renovable de los sistemas de combustión renovable de los sistemas de combustión renovable de los sistemas de combustión renovable de los sistemas de combustión renovable de los sistemas de combustión renovable de los sistemas de combustión renovable de los sistemas de combustión renovables. |
| Medio ambiente de trabajo |
-10 ~ 50 °C, humedad ≤ 90% |
| Dimensiones / Peso |
Se aplicarán las siguientes medidas: |
Características clave
El método de conversión de frecuencia prueba las curvas de excitación características CT/PT y las curvas de error del 10%, manejando puntos de inflexión de hasta 60 kV con una salida de sólo 180 Vrms y corriente de 12 Arms (pico de 36 A).
Verificación in situ de transformadores de corriente sin CT estándar, refuerzo, caja de carga, regulador de voltaje o cables de corriente pesada, lo que reduce en gran medida la carga de trabajo y mejora la eficiencia.
Error de relación dentro de ±0,1% y error de ángulo dentro de ±5 min, lo que permite ensayos de campo de transformadores de corriente de clase 0,2S con un rango de relación de 1 a 40000.
Calcula automáticamente el voltaje/corriente del punto de inflexión, las curvas de error del 10% (5%), el factor límite de precisión (ALF), el factor de seguridad del instrumento (FS), la constante de tiempo secundaria (Ts),coeficiente de retención (Kr), la inductancia saturada y insaturada.
Prueba de una sola llave de la resistencia, excitación, relación y polaridad del CCT con un solo esquema de cableado para todos los ensayos de CCT, excepto la carga, que cumpla las normas GB1208 (IEC60044-1), GB16847 (IEC60044-6) y GB1207.
Las salidas de potenciación de corriente dedicadas opcionales 180A para ensayos de flujo en el sitio.
Los grados CT adecuados incluyen P, TPY, medición, PR, PX, TPS, TPX y TPZ, con selección automática estándar basada en el tipo y la clase del transformador.
Características avanzadas
Interfaz gráfica dinámica en chino con diagramas automáticos de cableado para cada elemento de ensayo seleccionado, que guía al operador paso a paso.
5.7 pulgadas LCD gráfico transflectivo, claramente legible a la luz solar directa para el trabajo de campo al aire libre.
Ratón fotoeléctrico rotativo para una entrada y operación rápida e intuitiva de parámetros.
Impresora incorporada para la impresión automática de los informes de ensayo; almacena hasta 1000 grupos de datos con retención de apagado.
Construcción portátil con un peso inferior a 9 kg para un fácil transporte de campo.
El método de medición de cuatro terminales garantiza un ensayo preciso de la resistencia al enrollamiento secundario eliminando los errores de resistencia al plomo.
Puntos de ensayo para transformadores de corriente
| Punto de ensayo |
Descripción |
| Resistencia secundaria al enrollamiento |
Mide la resistencia de corriente continua de enrollamiento secundario CT con el método de cuatro terminales, rango 0~600Ω |
| Características de la excitación |
Pruebas de curva característica en voltios-amperios de las unidades electromagnéticas CT y PT |
| Relación de transformación y polaridad |
Verifica la precisión de la relación CT/PT y la polaridad del enrollamiento con una sola tecla |
| Carga secundaria |
Mide la carga CA de hasta 1000VA con una precisión < 0,5% ± 0,02VA |
| Error de relación y error de ángulo |
Calcula el error de relación dentro de ±0,1% y el error de ángulo dentro de ±5min |
| Prueba de flujo |
Con refuerzo opcional, salidas de hasta 180 A para ensayos de flujo en el sitio |
Normas de conformidad y principios de ensayo
El XHTX206 sigue el principio de ensayo del método de baja frecuencia para el ensayo de las características de excitación,que reduzca significativamente el voltaje y la corriente de ensayo requeridos al tiempo que preserva la precisión de la mediciónEl instrumento también aplica el método de cálculo de la curva de error del 10% para evaluar el rendimiento de los transformadores de corriente de clase de protección.ayudar a los ingenieros a verificar que los dispositivos de protección funcionarán correctamente en condiciones de falla. Todos los ensayos cumplen las normas GB1208 (IEC60044-1), GB16847 (IEC60044-6) y GB1207, y el instrumento selecciona automáticamente la norma adecuada de acuerdo con el tipo y la clase del transformador,garantizar la coherencia, resultados repetibles que son aceptados por las empresas de servicios públicos y los laboratorios de terceros en todo el mundo.
Para diversas estructuras de CT, incluidos los transformadores de corriente de tipo buche, de tipo herida y de tipo ventana, el apéndice del manual proporciona diagramas detallados de cableado de cuatro terminales.garantizar las conexiones correctas para una medición precisa en todas las configuracionesLa función de autoevaluación del instrumento verifica los circuitos internos y los canales de medición antes del ensayo, mientras que la función de ensayo de flujo a través valida el circuito completo de corriente.haciendo del XHTX206 una solución de verificación completa para los profesionales de pruebas de transformadores.
Preguntas frecuentes
P1: ¿Para quién está diseñado el analizador CT PT XHTX206?
Está diseñado para las sucursales de mantenimiento de empresas de red y contratistas de ingeniería de transmisión y distribución (EPC), equipos de puesta en marcha eléctrica de plantas de energía eólica y solar,Laboratorios de ensayo eléctrico de acero, empresas de cemento y química, empresas de servicios de pruebas eléctricas y proveedores de alquiler de equipos, y colegios de formación profesional en energía.
P2: ¿Qué pruebas puede realizar?
Realiza pruebas de características de excitación (volt-ampere), relación de transformación, polaridad, resistencia secundaria a la bobina, carga secundaria, error de relación y error de ángulo para la protección,CTs de medición y clase TP, además de las características de excitación, la relación, la polaridad y las pruebas de resistencia al enrollamiento secundario de las unidades electromagnéticas PT.
P3: ¿Por qué es importante la tecnología de conversión de frecuencia?
Las pruebas de conversión de frecuencia generan la curva característica de excitación completa y la curva de error del 10% utilizando solo una salida de 180Vrms y una corriente de 12Arms, pero manejan CT con puntos de inflexión de hasta 60kV,eliminación de la necesidad de amplificadores de alta tensión voluminosos y grandes fuentes de corriente.
P4: ¿Puede verificar CTs en el sitio sin un transformador estándar?
Sí, verifica los transformadores de corriente en el sitio sin CT estándar, refuerzo, caja de carga, regulador de voltaje o cables de corriente pesada, logrando un error de relación dentro de ± 0,1% y un error de ángulo dentro de ± 5 min,suficiente para 0Pruebas de campo de CT de clase.2S.
P5: ¿Cuáles son los accesorios, el embalaje y las condiciones de entrega aplicables?
Un amplificador de corriente dedicado opcional está disponible para la prueba de flujo a través de 180A. El instrumento se entrega en envase de madera dentro de 5-8 días hábiles, con pago T / T y 1 conjunto de MOQ.
