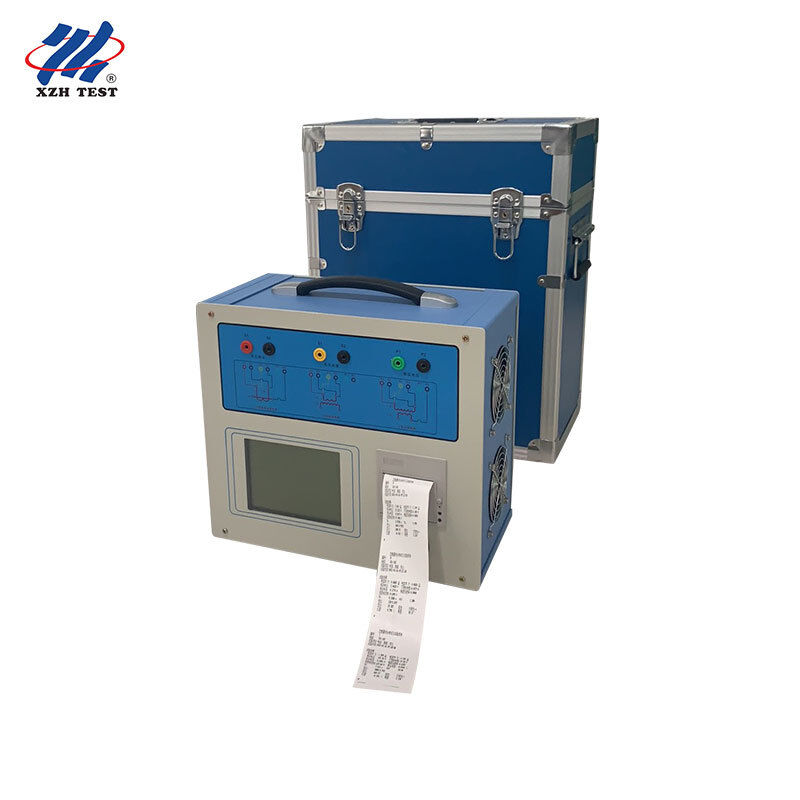

Analizador de Características de Transformador para Probador de CT PT | Medición de Precisión | XHTX206
El Probador de CT PT XHTX206 es un analizador integral de características de transformador para la industria eléctrica, construido sobre una plataforma DSP y FPGA de alto rendimiento con tecnología avanzada de prueba de conversión de frecuencia. Cubre características de excitación (volt-amperio), relación de transformación, polaridad, resistencia del devanado secundario, carga secundaria, error de relación y prueba de error de ángulo para transformadores de corriente de clase de protección, clase de medición y clase TP, y admite características de excitación, relación de transformación, polaridad, resistencia del devanado secundario y prueba de error de relación para unidades electromagnéticas de PT. Como instrumento de nueva generación desarrollado a través de una extensa investigación de mercado y estudio teórico, reemplaza la combinación tradicional de transformadores de relación variable, transformadores elevadores y amplificadores de corriente, ofreciendo mayor automatización, mejor estabilidad y una eficiencia de prueba significativamente mejorada para la verificación profesional de transformadores.
Aplicaciones y Público Objetivo:Ideal para centros de calibración y medición de energía que realizan verificación de CT de clase 0.2S in situ, equipos de prueba eléctrica de centrales eléctricas, cuadrillas de prueba eléctrica en las industrias ferroviaria, petroquímica y minera, laboratorios de ingeniería eléctrica universitarios y organizaciones de prueba y certificación de energía de terceros que requieren mediciones precisas de relación y error de ángulo de transformadores de instrumentos.
Especificaciones Clave
| Parámetro |
Especificación |
| Objetos de Prueba |
CT (clase de protección / medición / TP), unidades electromagnéticas de PT |
| Salida |
0~180Vrms, 12Arms, 36A (pico) |
| Precisión de Voltaje |
±0.2% |
| Rango de Relación de CT |
1~40000 (1~2000 <0.1%; 2000~5000 <0.2%; 5000~35000 <0.5%) |
| Rango de Relación de PT |
1~35000 |
| Medición de Fase |
Precisión ±5min, resolución 0.5min |
| Resistencia del Devanado Secundario |
0~600Ω, <0.5% ±2mΩ |
| Medición de Carga CA |
0~1000VA, <0.5% ±0.02VA |
| Fuente de Alimentación |
AC220V ±10%, 50Hz |
| Entorno de Trabajo |
-10~50°C, humedad ≤90% |
| Dimensiones / Peso |
365×290×153mm / <10kg |
Características Clave
Error de relación dentro de ±0.1% y error de ángulo dentro de ±5min permiten pruebas de campo de transformadores de corriente de clase 0.2S.
El método de conversión de frecuencia maneja puntos de inflexión de CT de hasta 60kV utilizando solo 180Vrms de salida y 12Arms (36A pico) de corriente.
Verificación in situ sin CT estándar, amplificador, caja de carga, regulador de voltaje o cables de alta corriente, lo que reduce drásticamente la carga de trabajo de prueba.
Deriva automáticamente el voltaje/corriente del punto de inflexión, curvas de error del 10% (5%), factor límite de precisión (ALF), factor de seguridad del instrumento (FS), constante de tiempo secundaria (Ts) y coeficiente de remanencia (Kr).
Prueba de un solo botón de resistencia CC de CT, excitación, relación y polaridad con un solo esquema de cableado, cumpliendo con las normas GB1208 (IEC60044-1), GB16847 (IEC60044-6) y GB1207.
El amplificador de corriente dedicado opcional proporciona una salida de 180A para pruebas de paso de corriente in situ.
Los grados de CT adecuados incluyen P, TPY, de medición, PR, PX, TPS, TPX y TPZ, con selección automática de estándar basada en el tipo y clase del transformador.
Características Avanzadas
Interfaz gráfica dinámica en chino con diagramas de cableado automáticos para cada elemento de prueba seleccionado, guiando a los operadores paso a paso.
Pantalla LCD transflectiva gráfica de 5.7 pulgadas, claramente legible a la luz solar directa para trabajos de campo al aire libre.
Ratón rotatorio fotoeléctrico para una entrada de parámetros y operación rápida e intuitiva.
Impresora incorporada para impresión automática de informes de prueba; almacena hasta 1000 grupos de datos con retención sin energía.
Construcción portátil con un peso inferior a 9 kg para un fácil transporte en campo.
El método de medición de cuatro terminales garantiza pruebas precisas de resistencia del devanado secundario al eliminar los errores de resistencia de los cables.
Con capacidad integral de prueba de CT/PT, tecnología de conversión de frecuencia y generación de informes automatizada, el XHTX206 ofrece precisión de nivel de laboratorio y conveniencia lista para el campo para el análisis de características de transformadores. Las funciones avanzadas de autocomprobación y prueba de paso de corriente del instrumento extienden aún más su valor para los equipos de puesta en marcha, permitiendo la verificación completa de toda la cadena de medición antes de que comiencen las pruebas formales.
Elementos de Prueba para Transformadores de Corriente
| Elemento de Prueba |
Descripción |
| Resistencia del Devanado Secundario |
Mide la resistencia CC del devanado secundario del CT con método de cuatro terminales, rango 0~600Ω |
| Características de Excitación |
Prueba la curva característica de volt-amperio de CT y unidades electromagnéticas de PT |
| Relación de Transformación y Polaridad |
Verifica la precisión de la relación CT/PT y la polaridad del devanado con operación de un solo botón |
| Carga Secundaria |
Mide la carga de CA hasta 1000VA con <0.5% ±0.02VA de precisión |
| Error de Relación y Error de Ángulo |
Calcula el error de relación dentro de ±0.1% y el error de ángulo dentro de ±5min |
| Prueba de Paso de Corriente |
Con amplificador opcional, produce hasta 180A para pruebas de paso de corriente in situ |
Cumplimiento de Normas y Principios de Prueba
El XHTX206 sigue el principio de prueba de método de baja frecuencia para pruebas de características de excitación, lo que reduce significativamente el voltaje y la corriente de prueba requeridos mientras se mantiene la precisión de la medición. El instrumento también aplica el método de cálculo de la curva de error del 10% para evaluar el rendimiento de los transformadores de corriente de clase de protección, ayudando a los ingenieros a verificar que los dispositivos de protección operarán correctamente en condiciones de falla. Todas las pruebas cumplen con las normas GB1208 (IEC60044-1), GB16847 (IEC60044-6) y GB1207, y el instrumento selecciona automáticamente el estándar apropiado según el tipo y clase del transformador, asegurando resultados consistentes y repetibles que son aceptados por las compañías eléctricas y laboratorios de terceros en todo el mundo.
Para varias estructuras de CT, incluidos transformadores de corriente de tipo casquillo, tipo bobinado y tipo ventana, el apéndice del manual proporciona diagramas de cableado detallados de cuatro terminales, garantizando conexiones correctas para una medición precisa en cada configuración. La función de autocomprobación del instrumento verifica los circuitos internos y los canales de medición antes de las pruebas, mientras que la función de prueba de paso de corriente valida el bucle de corriente completo, haciendo del XHTX206 una solución de verificación completa para profesionales de pruebas de transformadores.
Preguntas Frecuentes
P1: ¿Para quién está diseñado el probador XHTX206 CT PT?
Está diseñado para centros de calibración y medición de energía, equipos de prueba eléctrica de centrales eléctricas, cuadrillas de prueba eléctrica en las industrias ferroviaria, petroquímica y minera, laboratorios de ingeniería eléctrica universitarios y organizaciones de prueba y certificación de energía de terceros.
P2: ¿Qué tipos de transformadores puede probar?
Prueba transformadores de corriente de clase de protección, clase de medición y clase TP, incluyendo características de excitación, relación, polaridad, resistencia del devanado secundario, carga secundaria, error de relación y error de ángulo, así como unidades electromagnéticas de PT. Se admiten los grados de CT P, TPY, de medición, PR, PX, TPS, TPX y TPZ.
P3: ¿Cómo beneficia la prueba de conversión de frecuencia al trabajo de campo?
Produce curvas completas de características de excitación y de error del 10% con solo 180Vrms de salida y 12Arms de corriente, mientras maneja CTs con puntos de inflexión de hasta 60kV, eliminando la necesidad de amplificadores de alto voltaje voluminosos y grandes fuentes de corriente.
P4: ¿Qué precisión alcanza para la verificación de CT in situ?
Error de relación dentro de ±0.1% y error de ángulo dentro de ±5min, lo que permite la verificación de campo de transformadores de corriente de clase 0.2S en un rango de relación de 1~40000 sin un transformador estándar, amplificador o caja de carga.
P5: ¿Qué accesorios y términos de entrega están disponibles?
Un amplificador de corriente dedicado opcional permite pruebas de paso de corriente de 180A. El probador se envía en embalaje de madera dentro de 5-8 días hábiles, con pago T/T y 1 juego como MOQ.
