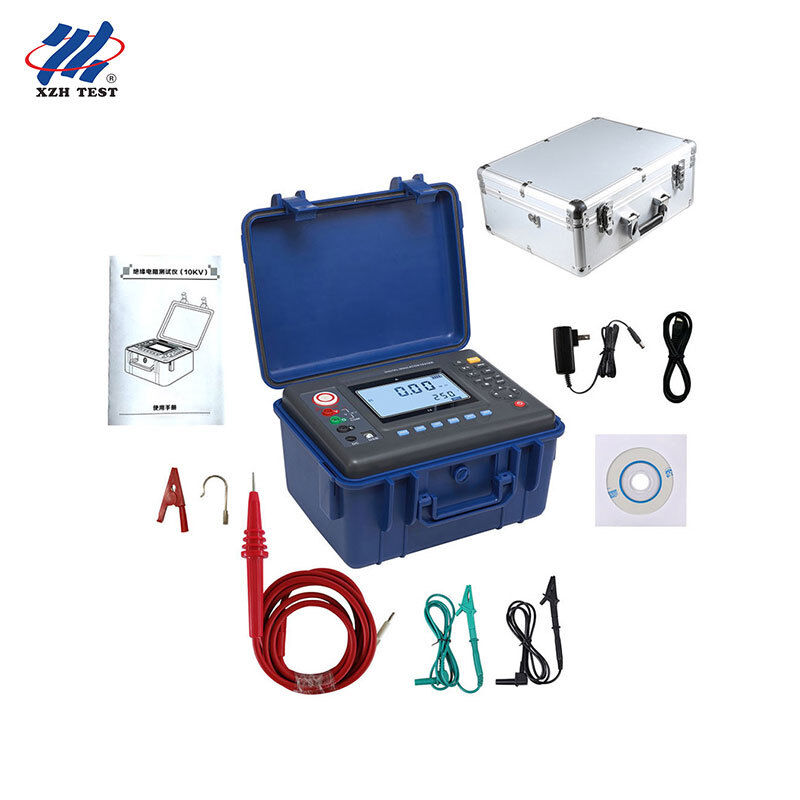

XHMR-10KVA Probador Digital de Resistencia de Aislamiento | Localizador de Fallas de Cable
El XHMR-10KVB es un probador digital portátil de resistencia de aislamiento de alto voltaje (megóhmetro) que mide la resistencia de aislamiento de 0.01MΩ hasta 35TΩ a seis voltajes de prueba seleccionables de hasta 10kV, junto con mediciones de voltaje CC/CA, corriente CC y capacitancia. Con pruebas de relación de absorción (DAR) e índice de polarización (PI), almacenamiento a bordo de 500 grupos e interfaz USB, ofrece diagnóstico de aislamiento de grado de laboratorio en un instrumento de campo de 2.75 kg.
Diseñado para: Equipos de mantenimiento y puesta en marcha eléctrica que prueban el aislamiento de motores, generadores, transformadores de potencia, aparamenta y cables de alimentación — incluyendo personal de subestaciones de servicios públicos, departamentos eléctricos de plantas industriales, contratistas de instalación de equipos y proveedores de servicios de inspección eléctrica de terceros que necesitan un probador de aislamiento portátil de 10kV con almacenamiento de datos a bordo y generación de informes en PC.
Especificaciones Clave
| Parámetro |
Especificación |
| Modelo |
XHMR-10KVB |
| Funciones de Prueba |
Resistencia de aislamiento, voltaje, corriente CC, capacitancia |
| Voltaje Nominal |
250V / 500V / 1000V / 2500V / 5000V / 10kV |
| Rango de Resistencia de Aislamiento |
0.01MΩ – 35TΩ (resolución 0.01MΩ) |
| Rango de Voltaje CC |
0 – 1000V (resolución 0.1V) |
| Rango de Voltaje CA |
0 – 750V (resolución 0.1V) |
| Rango de Corriente CC |
0.1nA – 6mA (resolución 0.1nA) |
| Rango de Capacitancia |
10nF – 50μF (resolución 10nF) |
| Corriente de Cortocircuito de Salida |
≥6mA |
| Relación de Absorción / Índice de Polarización |
Soportado (DAR / PI) |
| Almacenamiento de Datos |
500 grupos |
| Pantalla |
LCD grande de 4 dígitos, retroiluminación de pantalla gris, 108 × 65 mm |
| Interfaz USB |
Carga, guardado e impresión de datos a través de software de PC |
| Tamaño del Instrumento |
240 × 188 × 85 mm (L/A/H) |
| Peso del Instrumento |
2750g (incluida la batería) |
| Fuente de Alimentación |
Batería recargable de 12V |
| Apagado Automático |
15 minutos de inactividad |
| Rigidez Dieléctrica |
CA 3kV / 50Hz durante 1 minuto |
| Temperatura / Humedad de Trabajo |
-10°C a +50°C, <85%HR |
| Temperatura / Humedad de Almacenamiento |
-15°C a +55°C, <90%HR |
| Normas de Seguridad |
IEC61010-1, IEC1010-2-31, IEC61557-1/5, IEC60529 (IP54), CAT III 300V |
Características Principales
Funciones de protección contra cortocircuitos, sobrecargas y bajo voltaje de batería.
Soporta pruebas de aislamiento, medición de relación de absorción (DAR), cálculo de índice de polarización (PI) y pruebas rápidas.
Muestra el voltaje residual al finalizar cada prueba para un manejo más seguro.
El instrumento se apaga automáticamente después de un período de inactividad.
Interfaz USB con función de carga de batería de litio incorporada para transferencia de datos in situ.
Rangos de Voltaje Disponibles
| Modelo / Especificación |
Voltaje Nominal |
Corriente de Cortocircuito |
| XHMR-25 |
250V / 500V / 1000V / 2500V |
3mA / 5mA |
| XHMR-50 |
500V / 1000V / 2500V / 5000V |
3mA / 5mA |
| XHMR-100 |
1000V / 2500V / 5000V / 10000V |
3mA / 5mA |
Aplicaciones de Campo
Prueba de Aislamiento de Motores, Generadores y Transformadores
Aplica hasta 10kV CC a los devanados y registra la resistencia de aislamiento, los valores DAR y PI para juzgar la humedad, la contaminación y el envejecimiento antes de volver a energizar el equipo.
Mantenimiento de Cables de Alimentación y Aparamenta
Verifica el estado del aislamiento de cables de alimentación, aisladores y aparamenta durante el mantenimiento preventivo, y confirma la integridad dieléctrica después de una reparación o una falla.
Pruebas de Puesta en Marcha y Aceptación
Proporciona voltajes de prueba estables y referenciados a normas para que los contratistas de instalación puedan emitir informes de aceptación de aislamiento antes de la entrega.
Registro y Generación de Informes de Datos In Situ
Almacena hasta 500 grupos de mediciones y los carga a una PC a través de USB, para que los ingenieros de campo puedan construir registros estructurados de pruebas de aislamiento sin necesidad de copiar a mano.
Preguntas Frecuentes
P1: ¿Para quién está diseñado el probador digital de resistencia de aislamiento XHMR-10KVA?
Está diseñado para equipos de mantenimiento y puesta en marcha eléctrica que prueban el aislamiento de motores, generadores, transformadores de potencia, aparamenta y cables de alimentación — incluyendo personal de subestaciones de servicios públicos, departamentos eléctricos de plantas industriales, contratistas de instalación de equipos y proveedores de servicios de inspección eléctrica de terceros que necesitan un probador de aislamiento portátil de 10kV con almacenamiento de datos a bordo.
P2: ¿Qué voltajes de prueba y rango de resistencia soporta?
Proporciona seis voltajes de prueba nominales de 250V, 500V, 1000V, 2500V, 5000V y 10kV, y mide la resistencia de aislamiento de 0.01MΩ hasta 35TΩ con una resolución de 0.01MΩ.
P3: ¿Puede medir el índice de polarización y la relación de absorción?
Sí. La unidad soporta tanto la medición de la relación de absorción (DAR) como la del índice de polarización (PI), que son esenciales para juzgar la humedad y el estado de envejecimiento del aislamiento, no solo una lectura de resistencia única.
P4: ¿Cómo se almacenan y transfieren los datos de medición?
Almacena hasta 500 grupos de mediciones a bordo y se conecta a una PC a través de una interfaz USB con software de monitoreo, por lo que los registros se pueden cargar, guardar e imprimir directamente.
P5: ¿Qué normas de seguridad y protección cumple?
Está diseñado según IEC61010-1, IEC1010-2-31 e IEC61557-1/5, clasificado IEC60529 (IP54) con CAT III 300V y grado de contaminación 2, y supera una prueba de rigidez dieléctrica de CA 3kV/50Hz durante 1 minuto con una resistencia de aislamiento de la carcasa de al menos 50MΩ.
Para más modelos, accesorios o especificaciones completas, contáctenos.
