Pre-localizador de fallas en la funda del cable del puente Murray XHHG521A 7500V de alta precisión sin área ciega para pruebas de cables cortos

Los localizadores de fallas de cable de dominio de tiempo (TDR) funcionan transmitiendo un pulso por el cable y midiendo el tiempo que tarda un reflejo en regresar desde el punto de falla.Este método funciona bien para las fallas de media envergadura, pero tiene una limitación inherente: el pulso transmitido debe viajar físicamente hasta la falla y volver antes de que pueda realizarse una medición.o en un cable corto que abarca sólo decenas de metros, el pulso de retorno llega antes de que el receptor del TDR se haya recuperado de la transmisión inicial área ciega.

El XHHG521A elimina esta limitación por completo.Basado en el principio del puente de Murray, un puente de resistencia de precisión que opera a un alto potencial mide la resistencia a fallas proporcionalmente a una referencia conocida.No hay una longitud mínima de cable, no hay área ciega, y no hay ambigüedad cerca de las terminaciones de cable.

1. Configuración del puente:El XHHG521A forma un puente de Wheatstone equilibrado con dos brazos, uno que contiene el cable bajo prueba (fase defectuosa más trayectoria de retorno) y el otro que contiene un potenciómetro calibrado con precisión.El puente se alimenta a un alto potencial (hasta 7500V) para descomponer las fallas de alta resistencia en estados de conducción medibles
2. Ajuste del saldo:El operador ajusta la corriente de salida (recomendado 5 ¢ 40 mA) para una sensibilidad óptima del galvanómetro, luego varía el potencialómetro hasta que el galvanómetro es nulo ¢ que indica que el puente está equilibrado.En equilibrio, la relación de resistencia en el lado del potenciómetro es igual a la relación de resistencia de la sección de cable defectuoso a la ruta de retorno
3. Cálculo automático:Una vez equilibrado, el microcontrolador convierte la relación del potenciómetro en una distancia de falla utilizando la longitud del cable pre-ingresada.no hay interpretación de forma de onda
4. ¿Por qué 7500V es importante?Las fallas en las vainas de los cables enterrados a menudo se presentan como vías de fuga de alta resistencia de 10 kΩ a varios MΩ.El voltaje de 7500 V en cero carga es suficiente para descomponer estas resistencias en una conducción estable a la corriente de equilibrio de 5~40 mA, lo que permite un equilibrio de puente preciso incluso en fallas que parecen de circuito abierto a un ohmómetro de bajo voltaje
5. Medición en cuatro terminales:El XHHG521A emplea la topología de medición Kelvin (cuatro alambres) a través de su cable de alto voltaje de dos núcleos.eliminación de la resistencia al plomo que de otro modo introduciría errores sistemáticos en un puente convencional de dos cables

• Panel de control de bajo potencial:Todos los controles del operador, las pantallas y la interfaz del potenciómetro se mantendrán en el potencial de tierra.La fuente de alta tensión y el circuito de puente se encuentran dentro de un compartimiento aislado separado. El operador nunca toca ninguna superficie a un potencial elevado.
• Protección en posición cero:La alta tensión no puede ser energizada a menos que el regulador de tensión esté en su configuración mínima

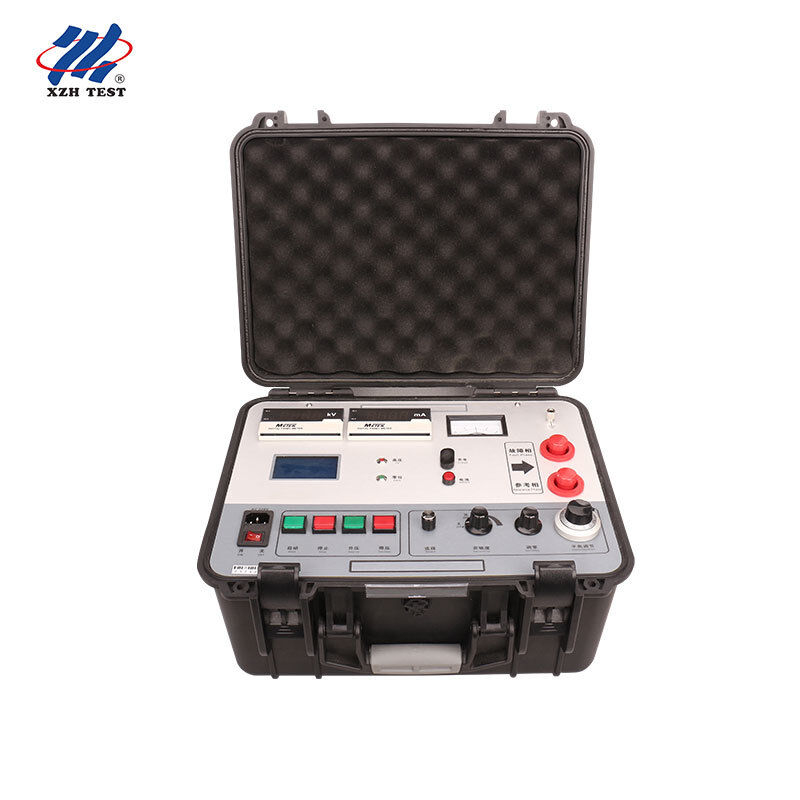

• Casilla de protección integrada:La fuente de alta tensión y el puente están alojados en una sola carcasa protectora portátil diseñada para el transporte de campo.
• Salida ajustable:La tensión se regula mediante un regulador eléctrico controlado por un botón con transformador tipo R, con un ajuste suave y sin pasos de cero a 7500 V. Cuando la medición del equilibrio esté completa,Reduzca el voltaje a cero y desconecte de forma segura

1. Aislar y verificar:Desconecte el cable de todo el equipo en ambos extremos. Verifique la fase defectuosa utilizando un probador de resistencia de aislamiento
2. Conecte el puente.Conecte el cable HV de dos núcleos del XHHG521A: un núcleo al conductor defectuoso, el otro a la ruta de retorno (fase saludable o blindaje del cable).
3. Introduzca la longitud del cable:Introduzca la longitud total del cable en metros utilizando los controles del panel frontal.
4. Energizar y equilibrar:Aumentar el voltaje hasta que el fallo conduzca a una corriente estable (se recomienda 5·40 mA).Ajuste el potenciómetro hasta que el galvanómetro nula el instrumento calcula automáticamente y muestra la distancia de falla
5. Desactivar y verificar:Reduzca el voltaje a cero, desconecte y registre el resultado. Para las mediciones críticas, verifique desde el extremo opuesto del cable que las dos lecturas de distancia deben sumar a la longitud total del cable
