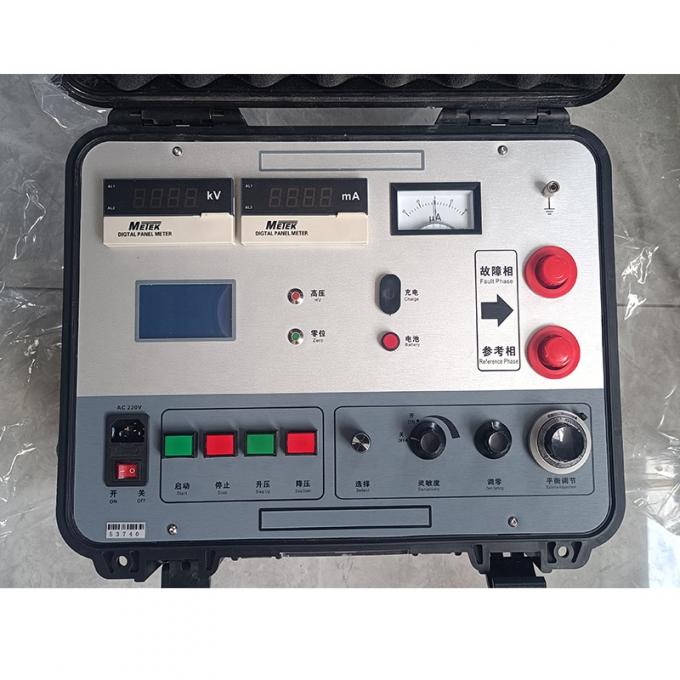

Localizador de Fallas en Camisa de Cable Murray Bridge — XHHG521A
Modelo: XHHG521A | 7500V | Precisión ±0.2% | Área Ciega Cero | 25kg
Diseñado para: Ingenieros de Investigación de Fallas de Cable, Equipos de Prueba de Empresas Eléctricas, Especialistas en Empalmes de Cables de Alta Tensión, Laboratorios de Pruebas Eléctricas
Valor Central: Pre-localizar fallas en la camisa del cable con precisión de balance de puente — sin áreas ciegas, sin interpretación de forma de onda, sin longitud mínima de cable. Ingrese la longitud del cable, presione probar, lea la distancia de la falla.
Por qué Murray Bridge — El Problema del Área Ciega del TDR
Los localizadores de fallas de cable por Reflectometría en el Dominio del Tiempo (TDR) funcionan transmitiendo un pulso por el cable y midiendo el tiempo que tarda un reflejo en regresar desde el punto de falla. Este método funciona bien para fallas a mitad de tramo, pero tiene una limitación inherente: el pulso transmitido debe viajar físicamente hasta la falla y regresar antes de que se pueda realizar una medición. Cuando la falla está a pocos metros del extremo de prueba, o en un cable corto que abarca solo decenas de metros, el pulso de retorno llega antes de que el receptor del TDR se haya recuperado de la transmisión inicial — creando una zona muerta de medición conocida como el área ciega.
El XHHG521A elimina esta limitación por completo. Basado en el principio del puente Murray — un puente de resistencia de precisión que opera a alto potencial — mide la resistencia de la falla proporcionalmente contra una referencia conocida, no el tiempo de viaje. No hay longitud mínima de cable, ni área ciega, ni ambigüedad cerca de las terminaciones del cable.
Puente vs TDR — Cuándo Cada Método Sobresale
Murray Bridge — XHHG521A
✅ Cero área ciega — localiza fallas en cables de tan solo unos metros
✅ Lectura directa de la distancia de la falla — no se requiere habilidad de análisis de forma de onda
✅ Precisión de ±(0.2%·L±1)m en todas las distancias
✅ Sobresale en: cables cortos, fallas cercanas al extremo, defectos de baja resistencia, pruebas de camisa exterior
Reflejo de Onda TDR — Localizador Típico
⚠️ Área ciega desde el inicio del cable — la zona muerta depende del ancho del pulso
⚠️ Requiere habilidad del operador para interpretar formas de onda de reflexión
⚠️ La precisión se degrada en estructuras de cable complejas
✅ Sobresale en: recorridos largos de cable, fallas a mitad de tramo, discontinuidades de impedancia
La Estrategia Óptima: Los equipos de prueba con visión de futuro llevan ambos instrumentos. Use TDR para la pre-localización inicial de fallas a mitad de tramo en recorridos largos de cable. Cuando el TDR muestre una posible falla cercana al extremo — o al probar ramales de distribución cortos e interconexiones de cable — cambie al puente XHHG521A para una medición definitiva y libre de áreas ciegas.
Especificaciones Técnicas
| Parámetro | Especificación |
|---|
| Voltaje sin Carga | ≥7,500 V CC |
| Corriente de Cortocircuito | ≥100 mA (recomendado 5–40 mA para indicación de balance óptima) |
| Precisión de Posicionamiento | ±(0.2%·L ±1) metros — donde L es la longitud total del cable |
| Método de Prueba | Método de balance de puente Murray con amplificador de alta sensibilidad y galvanómetro |
| Circuito de Medición | Medición de resistencia de cuatro terminales — elimina errores de resistencia de cables y contactos |
| Operación | Un toque: ingrese la longitud total del cable, presione probar, el instrumento calcula automáticamente la distancia de la falla |
| Control de Voltaje | Regulador de voltaje eléctrico con transformador tipo R — aumento/disminución operado por botón, salida ajustable |
| Fuente de Alimentación | CA 220V ±10%, 50Hz ±1Hz; batería incorporada de 8.4V para uso en campo |
| Cable de Alto Voltaje | Cable de caucho de alta tensión de dos conductores especialmente diseñado — conexión balanceada dedicada |
| Diseño de Seguridad | Panel de control completo a bajo potencial; fuente de alto voltaje y puente integrados en una caja protectora aislada; protección de posición cero |
| Peso Neto | 25 kg — portátil en una sola caja protectora |
| Marca / Origen | XZH TEST / Xi'an, Shaanxi, China |
| Certificación | CE, ISO |
Cómo Funciona el Puente Murray — De la Teoría al Resultado
Configuración del Puente: El XHHG521A forma un puente de Wheatstone balanceado con dos brazos — uno que contiene el cable bajo prueba (fase con falla más ruta de retorno) y el otro que contiene un potenciómetro de precisión calibrado. El puente se energiza a alto potencial (hasta 7500V) para descomponer las fallas de alta resistencia en estados de conducción medibles
Ajuste de Balance: El operador ajusta la corriente de salida (recomendado 5–40 mA) para una sensibilidad óptima del galvanómetro, luego varía el potenciómetro hasta que el galvanómetro se anule — indicando que el puente está balanceado. En balance, la relación de resistencia en el lado del potenciómetro es igual a la relación de resistencia de la sección del cable con falla a la ruta de retorno
Cálculo Automático: Una vez balanceado, el microcontrolador convierte la relación del potenciómetro a una distancia de falla utilizando la longitud del cable pre-ingresada. El resultado se muestra directamente — sin cálculos manuales, sin interpretación de forma de onda
Por qué 7500V Importa: Las fallas de camisa en cables enterrados a menudo se presentan como rutas de fuga de alta resistencia — de 10kΩ a varios MΩ. El voltaje sin carga de 7500V es suficiente para descomponer estas resistencias en conducción estable a la corriente de balance de 5–40 mA, permitiendo un balance de puente preciso incluso en fallas que parecen circuito abierto para un ohmímetro de bajo voltaje
Medición de Cuatro Terminales: El XHHG521A emplea la topología de medición Kelvin (cuatro hilos) a través de su cable de alto voltaje de dos conductores — las rutas de detección de voltaje y de transporte de corriente están separadas en el instrumento, eliminando la resistencia del cable que de otro modo introduciría errores sistemáticos en un puente convencional de dos hilos
Diseño de Seguridad Incorporado
Panel de Control a Bajo Potencial: Todos los controles del operador, pantallas y la interfaz del potenciómetro se mantienen a potencial de tierra. La fuente de alto voltaje y el circuito del puente están contenidos dentro de un compartimento aislado separado — el operador nunca toca ninguna superficie a potencial elevado
Protección de Posición Cero: El alto voltaje no se puede energizar a menos que el regulador de voltaje esté en su ajuste mínimo — evita la energización accidental a plena potencia
Caja Protectora Integrada: La fuente de alto voltaje y el puente se alojan en una sola caja protectora portátil clasificada para transporte en campo. Sin cableado de alto voltaje expuesto ni módulos separados para interconectar en el sitio
Salida Ajustable: El voltaje se regula mediante un regulador eléctrico controlado por botón con transformador tipo R — ajuste suave y continuo de cero a 7500V. Cuando se completa la medición de balance, reduzca el voltaje a cero y desconecte de forma segura
Cuándo Desplegar el XHHG521A
| Escenario | Por qué XHHG521A |
|---|
| Sectores de Cable Corto | Ramales de distribución, interconexiones de subestaciones y secciones de cable de menos de 100 m — donde el área ciega del TDR oculta el reflejo de la falla. El método de puente no tiene longitud mínima. |
| Fallas Cercanas al Extremo | Fallas dentro de los primeros metros del terminal de prueba — los pulsos TDR aún no han viajado lo suficiente para producir un reflejo distinguible. La medición del puente es independiente de la distancia. |
| Defectos de Camisa Exterior | Fugas de tierra en la camisa de HDPE en cables unipolar de 10kV–500kV. La salida de 7500V atraviesa la ruta de fuga de alta resistencia para un balance de puente estable. |
| Fallas de Conductor de Baja Resistencia | Fallas fase-fase o fase-tierra con resistencia inferior a varios kΩ — el método de puente proporciona su mayor precisión en rutas de baja resistencia. |
| No hay Experiencia en Formas de Onda Disponible | La interpretación de formas de onda TDR requiere capacitación y experiencia. El balance de puente es objetivo — anule el galvanómetro, lea el resultado. Tiempo de capacitación: minutos, no días. |
Flujo de Prueba Estándar
Aislar y Verificar: Desconecte el cable de todos los equipos en ambos extremos. Verifique la fase con falla usando un medidor de resistencia de aislamiento — confirme el valor de resistencia para ayudar a establecer la corriente de puente correcta
Conectar el Puente: Conecte el cable HV de dos conductores del XHHG521A: un conductor al conductor con falla, el otro a la ruta de retorno (fase sana o armadura del cable). Conecte la tierra del instrumento a la tierra de la estación
Ingresar Longitud del Cable: Ingrese la longitud total del cable en metros usando los controles del panel frontal. El instrumento almacena este valor para el cálculo automático de la distancia
Energizar y Balancear: Aumente el voltaje hasta que la falla conduzca a una corriente estable (se recomiendan 5–40 mA). Ajuste el potenciómetro hasta que el galvanómetro se anule — el instrumento calcula y muestra automáticamente la distancia de la falla
Desenergizar y Verificar: Reduzca el voltaje a cero, desconecte y registre el resultado. Para mediciones críticas, verifique desde el extremo opuesto del cable — las dos lecturas de distancia deben sumar la longitud total del cable
