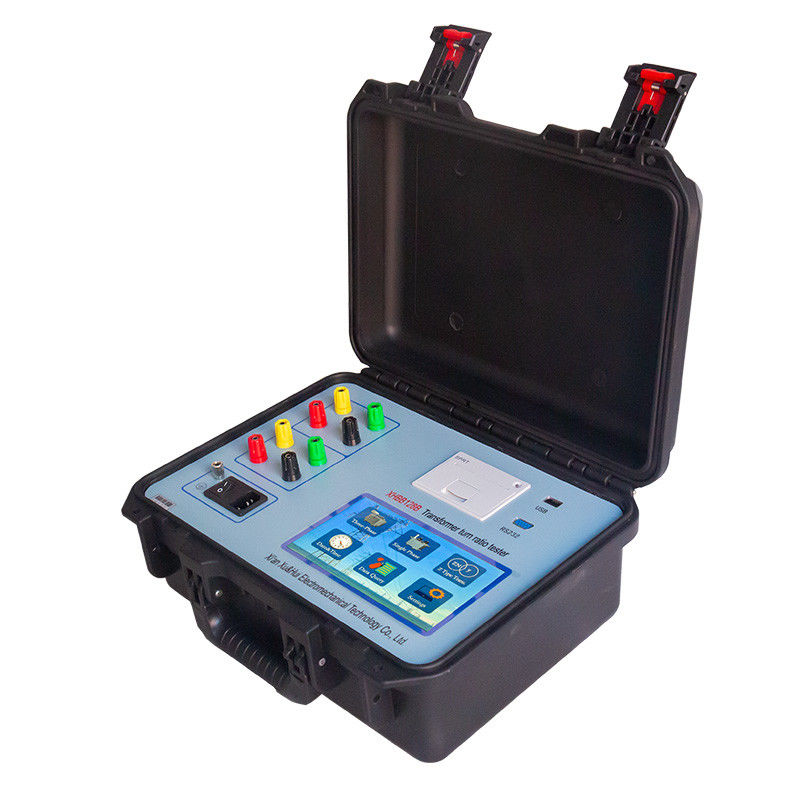

XHBB128B Tester de relación de giros del transformador TTR Tester del transformador con personalización

En el proceso de producción de transformadores de potencia semiacabados y acabados, antes de poner en funcionamiento el transformador recién instalado y de acuerdo con las regulaciones de prueba preventiva del Ministerio de Energía Eléctrica, se requiere probar la relación de espiras o la relación de voltaje del transformador en funcionamiento, y se puede verificar la relación de espiras del transformador. La corrección, la condición del cambiador de tomas, si el transformador está en cortocircuito entre espiras, si el transformador puede funcionar en paralelo. La lectura del puente de relación tradicional no es intuitiva, y la conversión solo se puede llevar a cabo fase por fase.

Este XHBB128Bprobador de relación de espiras de transformadorsupera las deficiencias de la prueba del puente de relación de transformación tradicional. Es fácil e intuitivo de operar. Adopta una fuente de alimentación inversora trifásica de precisión, que tiene una prueba rápida y alta precisión.




1. El instrumento utiliza una fuente de alimentación inversora trifásica de precisión en lugar de una fuente de alimentación de red monofásica como voltaje de medición, lo que elimina la influencia armónica del voltaje de red durante la medición y hace que la medición sea más precisa. Cuando la fuente de alimentación de trabajo es un generador, no tiene ningún efecto.
2. Adopte voltaje de salida trifásico, mejore la velocidad de prueba, mida el ángulo entre fases e identifique automáticamente el grupo de cableado del transformador 0-11.
3. Es adecuado para una amplia variedad de transformadores, especialmente para la medición de transformadores tipo Z, transformadores rectificadores, transformadores de tierra, transformadores de horno eléctrico, transformadores de desplazamiento de fase, transformadores de equilibrio, etc. Los parámetros de medición son los más completos.
4. Se adopta la fuente de alimentación inversora trifásica de precisión hecha por uno mismo, que tiene protección contra conexión inversa de alto y bajo voltaje, protección contra cortocircuitos entre espiras del transformador, protección contra el cambiador de tomas no en su lugar, protección contra cortocircuitos de salida completa y aumenta la estabilidad del instrumento.
5. Después de ingresar los parámetros nominales, se puede medir automáticamente la relación de transformación, el valor de error y la posición de la toma del cambiador de tomas, especialmente para el cambiador de tomas con tomas asimétricas, también se puede medir con precisión la posición exacta del cambiador de tomas del transformador. Un cambiador de tomas capaz de medir 99 puntos de toma.
6. Utilizando una pantalla LCD táctil a color de alta definición de 7 pulgadas, pantalla modular, cada paso de operación tiene indicaciones en chino, sin necesidad de manuales, solo mire las indicaciones de la pantalla LCD para completar la operación del instrumento.
7. El instrumento tiene salida de impresión, interfaz de disco U e interfaz RS232, lo que es conveniente para la oficina sin papel.
8. Adopta una caja de plástico de ingeniería multifuncional que es resistente al frío y a la temperatura, está sellada e impermeable, y es anticaída y a prueba de golpes, lo que es conveniente para experimentos de campo.

1. Rango de prueba: 0.9~10000
2. Precisión de medición: ±0.1%+2 dígitos (0.9-500)
±0.2%+2 dígitos (501-2000)
                  ±0.5%+2 palabras (2001-10000)
3. Resolución: mínimo 0.0001
4. Voltaje de salida: ajuste automático según la carga
5. Fuente de alimentación: AC220V±10%   50±1Hz
6. Temperatura ambiente: -10ºC~40ºC
7. Humedad relativa: ≤85%, sin condensación
8. Dimensiones; host: 360*290*170(mm) caja de cables: 360*290*170(mm)
9. Peso: host 5.9KG caja de cables: 5.65KG
