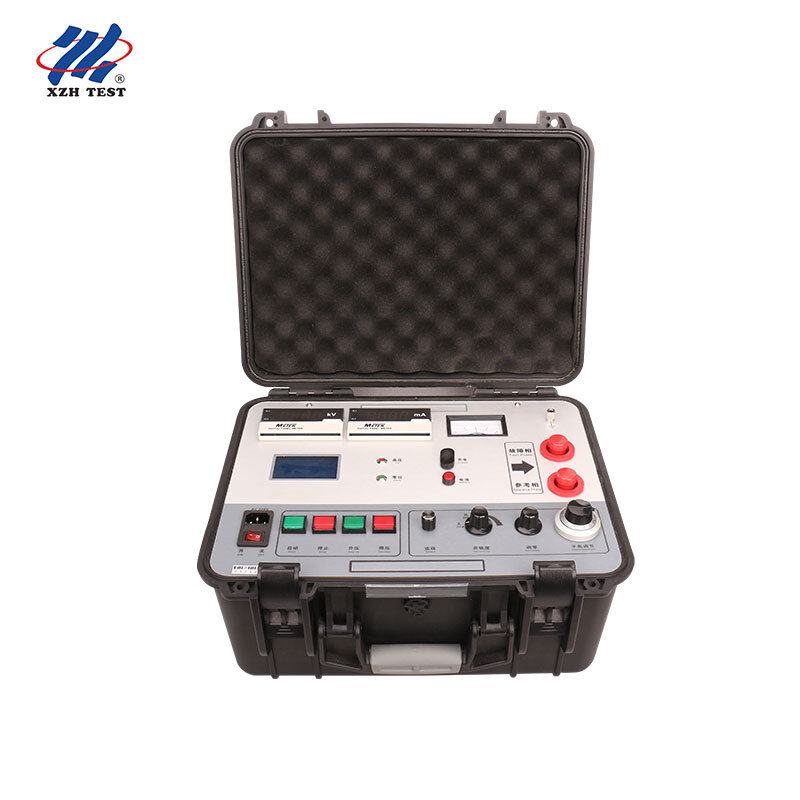

Localizador de fallas de cubierta de cable XHHG521A Método de puente de alto voltaje de 7500 V para detección de puntos de avería

Name: Localizador de fallas de cubierta de cable XHHG521A Método de puente de alto voltaje de 7500 V para detección de puntos de avería
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: Se trata de un sistema de control de la calidad.
Price: 2,500.00 USD
Availability: InStock

Detalles del producto:

Lugar de origen:	Xi'an, Shaanxi, China
Nombre de la marca:	XZH TEST
Certificación:	CE ISO
Número de modelo:	Se trata de un sistema de control de la calidad.

Información detallada

Lugar de origen:

Xi'an, Shaanxi, China

Nombre de la marca:

XZH TEST

Certificación:

CE ISO

Número de modelo:

Se trata de un sistema de control de la calidad.

Nombre del producto:

Pre-localizador de fallas en la cubierta del cable

Voltaje sin carga:

≥ 7500 V

Corriente de cortocircuito:

≥ 40 mA

Fuente de alimentación de trabajo:

CA 220 V ± 10 % 50 Hz ± 1 Hz

Resaltar:

High Light

Resaltar:

Detección de puente de alto voltaje de 7500V

Localizador preciso de puntos de ruptura de cables

Prueba de fallas de flashover de puente MURRAY

Trading Information

Cantidad de orden mínima:

1 unidad

Precio:

Negociable

Detalles de empaquetado:

Envases de madera

Tiempo de entrega:

5 a 8 días hábiles

Condiciones de pago:

T/T

Capacidad de la fuente:

2000 unidades por año

Descripción de producto

Resumen del producto

El Localizador de Fallas en Cubierta de Cable XHHG521A es un instrumento de diagnóstico de precisión diseñado basado en el principio del puente MURRAY, específicamente diseñado para localizar puntos de avería en diversos cables de alimentación e identificar puntos de defecto con valores de resistencia de aislamiento bajos que aún no se han roto por completo.

El sistema integra un regulador de voltaje eléctrico con un transformador tipo R para formar una fuente de corriente constante de alto voltaje, con control de voltaje mediante botones. Con un voltaje sin carga de 7500V y una corriente de cortocircuito de 100mA, emplea un amplificador de alta sensibilidad y un galvanómetro para la indicación de equilibrio. El puente equilibrado se forma con un potenciómetro proporcional, ubicado completamente a alto potencial. La medición se realiza a través de un cable de goma de alto voltaje de dos conductores especialmente diseñado utilizando el método de resistencia de cuatro terminales para eliminar los errores de resistencia de los cables. Todo el panel opera a bajo potencial para la seguridad del operador. La operación con un solo toque permite la entrada de la longitud del cable con el cálculo automático de la distancia de falla. La fuente de alto voltaje y el puente están integrados dentro de una caja protectora portátil, ofreciendo capacidad de alto voltaje con peso ligero, operación intuitiva y seguridad mejorada.

Especificaciones clave

Número de modelo

XHHG521A

Nombre de la marca

XZH TEST

Voltaje sin carga

≥7500V

Corriente de cortocircuito

≥100mA (se recomiendan 5~40mA para el equilibrio)

Precisión de posicionamiento

±(0.2%·L±1) m

Fuente de alimentación

CA 220V (±10%), 50Hz; Batería incorporada de 8.4V

Modo de prueba

Prueba guardada

Región de prueba

Cable de formación

Peso

25 kg

Certificación

CE, ISO

Origen

China, Xi'an

Embalaje

Caja de madera

Características del producto

El voltaje de salida es totalmente ajustable para adaptarse a varios escenarios de prueba de cables
Ofrece alta precisión y estabilidad de medición con un circuito de balance de puente avanzado
Emplea un amplificador de alta sensibilidad y un galvanómetro para una indicación de equilibrio precisa
La protección de cero integrada garantiza la seguridad del operador y del equipo durante la operación de alto voltaje
Detección automática de puntos de falla con capacidad de prueba manual conservada para aplicaciones especializadas
El método de balance de puente elimina las zonas ciegas en comparación con las técnicas de reflexión de ondas, lo que lo hace ideal para cables cortos y la determinación de puntos de avería en el extremo cercano

Parámetros técnicos

Parámetro	Especificación
Voltaje sin carga	≥7500V
Corriente de cortocircuito	≥100mA (se recomiendan 5~40mA para el equilibrio)
Precisión de posicionamiento	±(0.2%·L±1) m
Peso	25 kg
Fuente de alimentación	CA 220V (±10%), 50Hz±1Hz; Batería incorporada de 8.4V

Aplicaciones principales: El método de puente de alto voltaje XHHG521A es particularmente efectivo para: (1) localizar puntos de avería de alta resistencia en cables tendidos, especialmente fallas lineales de alta resistencia en juntas intermedias de cables que resisten la quema a baja resistencia; (2) detectar puntos de avería de tipo destello donde la fuente de corriente constante mantiene el arco para un flujo de corriente de puente estable; (3) identificar defectos que aún no se han roto por completo pero que exhiben valores de resistencia de aislamiento bajos detectados por pruebas de megóhmetro.

Escenarios de aplicación

Preguntas frecuentes

P1: ¿Qué tipos de fallas de cable puede detectar el XHHG521A?

El XHHG521A está diseñado para detectar puntos de avería de alta resistencia, averías de tipo destello y defectos de aislamiento con valores de baja resistencia en varios cables de alimentación. Es particularmente efectivo para fallas lineales de alta resistencia en juntas intermedias de cables que son difíciles de quemar a baja resistencia, así como para defectos identificados por pruebas de megóhmetro que aún no se han roto por completo bajo el voltaje de operación.

P2: ¿Cómo funciona el método del puente MURRAY para la localización de fallas de cable?

El método del puente MURRAY forma un circuito de puente equilibrado con un potenciómetro proporcional ubicado a alto potencial. Se conectan un cable de referencia conocido y el cable defectuoso como brazos del puente. El sistema aplica corriente constante de alto voltaje y mide el punto de equilibrio a través de un galvanómetro de alta sensibilidad. La distancia de falla se calcula a partir de la relación del puente y la longitud total del cable, con cálculo automático mediante operación de un solo toque.

P3: ¿Cuál es la precisión de posicionamiento de este localizador de fallas en cubierta de cable?

El XHHG521A logra una precisión de posicionamiento de ±(0.2%·L±1) metros, donde L representa la longitud total del cable. Esto significa que para un cable de 1000 metros, la precisión de la localización de fallas es de aproximadamente ±3 metros, lo que proporciona una precisión suficiente para operaciones eficientes de excavación y reparación.

P4: ¿Puede el XHHG521A probar fallas de alta resistencia de manera efectiva?

Sí. El XHHG521A está diseñado específicamente para fallas de alta resistencia. Su voltaje sin carga de 7500V y su capacidad de corriente de cortocircuito de 100mA le permiten mantener una corriente estable a través de puntos de falla de alta resistencia. Para averías de tipo destello, la fuente de corriente constante mantiene el arco, asegurando una sensibilidad de puente suficiente para una localización de fallas precisa incluso en condiciones difíciles.

P5: ¿Es el XHHG521A adecuado para uso en campo y pruebas de cables subterráneos?

Absolutamente. La fuente de alto voltaje y el puente están integrados dentro de una caja protectora portátil que pesa 25 kg, lo que lo hace adecuado para el despliegue en campo. Funciona con energía CA estándar de 220V con una batería de respaldo incorporada de 8.4V. El dispositivo es ideal para probar cables después de la instalación, incluidos cables de alimentación subterráneos, y admite modos de prueba automáticos y manuales para una operación flexible en campo.

P6: ¿Cuáles son las ventajas del método de puente sobre los métodos de reflexión de ondas?

El método de balance de puente ofrece una ventaja crítica: no tiene zona ciega. A diferencia de los métodos de reflexión de ondas que tienen dificultades con cables cortos y fallas cerca de los extremos del cable, el método de puente mantiene una precisión total independientemente de la distancia de la falla. Esto lo convierte en la solución preferida para localizar puntos de avería en segmentos de cable cortos y fallas que ocurren cerca de los terminales del cable.

P7: ¿Cuál es la cantidad mínima de pedido y el tiempo de entrega?

La cantidad mínima de pedido es de 1 unidad. El tiempo de entrega estándar es de 5 a 8 días hábiles. Cada unidad se empaqueta en una robusta caja de madera para un envío internacional seguro. La capacidad de producción anual es de 2,000 unidades, con pago a través de T/T.

Acerca de XZH TEST

XZH TEST es un fabricante profesional especializado en soluciones de detección y diagnóstico de fallas de cables para empresas de servicios públicos de energía, contratistas eléctricos y clientes industriales de todo el mundo. Con tecnologías avanzadas que incluyen análisis de puente MURRAY, TDR, pruebas de impulsos de alto voltaje y sistemas inteligentes de localización de fallas, XZH TEST ofrece equipos confiables que ayudan a los ingenieros a localizar fallas de cables más rápido y mejorar la confiabilidad de la red eléctrica.

Contáctenos hoy mismo para una solución personalizada adaptada a sus requisitos de mantenimiento de cables.
