Descripción del producto
Localizador de fallas de cable digital XHDD503B es un localizador de precisión acústico-magnético síncrono, que se utiliza junto con un generador de señales de alto voltaje.
Es un dispositivo portátil e inteligente para la localización precisa de fallas en cables de alimentación. Integra otras tecnologías, proporciona una variedad de modos de prueba e información de aviso rica y variada, y completa la localización de fallas de cable de manera eficiente, precisa y agradable. Es una herramienta esencial para la reparación de emergencia de fallas en cables de alimentación.
Indicadores técnicos
1. Función de punto fijo de sincronización acústica y magnética
(1) Canal de sonido
a) Ancho de banda
| Paso total |
100Hz~1 500Hz |
| Paso bajo |
100Hz~400Hz |
| Paso alto |
1 50Hz~1 500Hz |
| Paso de banda |
200Hz~600Hz |
| Ganancia máxima de la señal |
>=100dB |
| Precisión de punto fijo |
0.1m |
| Batería |
Paquete de batería de iones de litio incorporado, voltaje 8.4V, capacidad 2.4Ah |
| Tiempo de uso |
Tiempo de uso continuo > 8 horas |
| Cargador |
Entrada AC220V±10%, 50Hz; salida nominal 8.4V, 1A |
| Tiempo de carga |
<6 horas. |
| Modo de visualización |
LCD a color de 5 pulgadas, resolución 854*480, con función táctil. |
| Temperatura ambiente |
-10℃－55℃, humedad 5-90%RH, altitud <4500m. |
2. Modo de reducción de ruido de fondo de sincronización acústica y magnética (BNR).
3. Indicación de gráfico de barras de la intensidad de la señal de sonido, umbral de disparo de sonido ajustable
4. Indicación de gráfico de barras de la intensidad de la señal electromagnética, umbral de disparo de campo magnético ajustable, con función de aviso de disparo de campo magnético.
5. Modo de posicionamiento por método de diferencia de tiempo acústico-magnético: visualización de forma de onda, la diferencia de tiempo acústico-magnético máxima es de 80 ms, que se puede calcular automáticamente y analizar manualmente; tiene la capacidad de registrar la última diferencia de tiempo acústico-magnético.
Propósito Instrumento de puntería síncrono acústico-magnético, utilizado junto con generadores de señales de alto voltaje, es un dispositivo portátil e inteligente para el posicionamiento preciso de fallas en cables de alimentación.
Integra tecnología de posicionamiento por diferencia de tiempo acústico-magnético, tecnología de reducción de ruido, pruebas auxiliares de ruta y otras tecnologías. El modo de prueba y la información de aviso rica y variada pueden completar la localización de fallas de cable de manera eficiente, precisa y agradable, lo cual es una herramienta esencial para la reparación de emergencia de fallas en cables de alimentación.

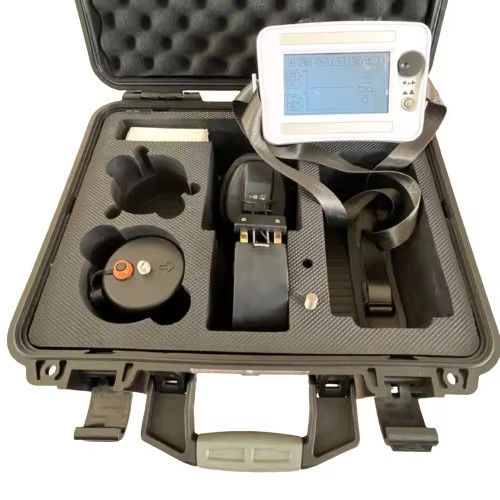

Empaquetado con estuche protector de PVC portátil, hermoso, fácil de transportar, ligero, el nivel de protección no es inferior a IP54.
1. Utilizando la tecnología de posicionamiento síncrono acústico-magnético para calcular automáticamente la diferencia de tiempo acústico-magnético y reducir la dependencia de la monitorización del sonido.
2. La tecnología de reducción de ruido de fondo puede filtrar eficazmente el ruido de interferencia ambiental y resaltar el sonido de descarga en la ubicación de la falla.
3. Combinando el método de medición acústica tradicional y el método acústico-magnético avanzado, el operador puede elegir libremente según los hábitos de uso.
4. El valor de ganancia y el valor de disparo de la señal acústica y la señal magnética se pueden ajustar manualmente, lo que es más conveniente para el punto fijo.
5. Los parámetros son ajustables, seleccione los parámetros de filtro apropiados para suprimir el ruido ambiental.
6. LCD táctil de 5 pulgadas con resaltado, asegura la visibilidad a la luz del sol.
7. Alimentado por una batería de iones de litio de alta capacidad incorporada con cargador rápido.
8. Pequeño y portátil, ligero.
Hay áreas de visualización para ondas acústicas y ondas magnéticas en la pantalla, y la diferencia de tiempo entre las dos se muestra a la derecha. El método de sincronización acústico-magnética se utiliza para medir con precisión los puntos de falla del cable, lo que hace que la detección sea más fácil y rápida.
