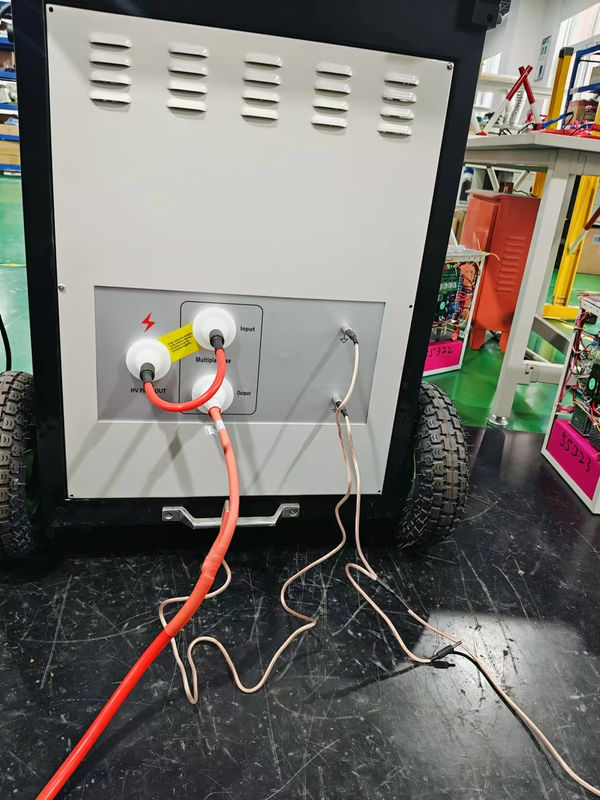

Sistema portátil de localización de fallas en cables de 32 kV con energía de descarga de 1024 J

Name: Sistema portátil de localización de fallas en cables de 32 kV con energía de descarga de 1024 J
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: Se aplicará el método de clasificación de los productos de la categoría de los productos de la categ
Price: 15500.00 USD
Availability: InStock

Detalles del producto:

Lugar de origen:	China
Nombre de la marca:	XZH TEST
Certificación:	CE ISO
Número de modelo:	Se aplicará el método de clasificación de los productos de la categoría de los productos de la categ

Información detallada

Lugar de origen:

China

Nombre de la marca:

XZH TEST

Certificación:

CE ISO

Número de modelo:

Se aplicará el método de clasificación de los productos de la categoría de los productos de la categ

Resaltar:

High Light

Resaltar:

Localizador portátil de fallas en cables de 32 kV

Detector de fallas con energía de descarga de 1024 J

Sistema portátil de localización de fallas en cables con garantía

Trading Information

Cantidad de orden mínima:

1 conjunto

Detalles de empaquetado:

Envases de madera

Tiempo de entrega:

5 a 8 días hábiles

Condiciones de pago:

T/T

Descripción de producto

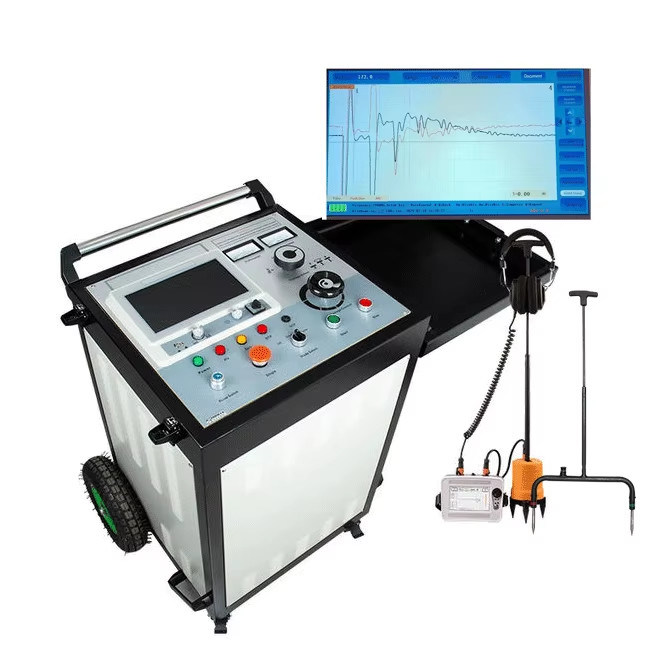

1024J Energía de descarga 32 kV y inferior Sistema de localización de fallas del cable ARC

ElSe trata de un sistema de control de las emisiones de gases de escape.El sistema de localización de fallos de los cables detecta los principales fallos de aislamiento en cables de energía de 35 kV o menos, mientras mide con precisión la longitud del cable.Este sistema completo combina un probador de fallas de cable con un generador de pulsos de alto voltaje para una detección fiable de fallas.

Descripción general del sistema

El probador de fallas de cable cuenta con una interfaz de software intuitiva con operación táctil, controlada por una microcomputadora de un solo chip.funcionamiento fiable con un sistema de alimentación independiente que evita las interferencias durante la descarga de impacto.

Este sistema de ensayo avanzado identifica eficazmente varios fallos de los cables, entre los que se incluyen:

Faltas de baja resistencia, cortocircuito y circuito abierto
Las fallas en los cables de corriente de diferentes materiales
Falla de fuga de alta resistencia y fallas de flashover
Defectos en cables coaxiles de alta frecuencia, cables de faroles y cables subterráneos

Especificaciones técnicas

Parámetro	Valor
Tensión de sobretensiones HV	Las emisiones de CO2 de los combustibles fósiles de combustibles fósiles
Corriente lateral de alto voltaje	0-60 mA
Condensador interno	2μF/32kV, 8μF/16kV, 32μF/8kV
Tiempo de aumento	Aumento automático de tensión de ~ 7 s o control manual
Energía de sobretensiones	1024J
Potencia de sobretensiones	2 KVA
Peso	≤ 120 kg
Fuente de alimentación	Las emisiones de gases de efecto invernadero y de gases de efecto invernadero se determinarán en función de las condiciones de producción y de las condiciones de producción.

Parámetros del localizador de fallas del cable

Frecuencia de muestreo: 1MHz~400MHz
Amplitud del pulso de baja tensión: 300V±15%
Rango de medición de la distancia: ≥ 120 km
Las distancias de ensayo: 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km
Ancho de pulso: de 0,15 μS a 10 μS (8 rangos seleccionables)
Resolución mínima: 0,07 m
Área ciega de ensayo: ≤ 10 m
Error de medición: ≤±(0,5% × L+1m), donde L es la longitud del cable
Potencia: Batería de litio de 10,4AH incorporada (5 horas de funcionamiento, tiempo de carga de 2 horas)

XHDD503E Indicador de falla de cable

El puntero XHDD503E utiliza tecnología de sincronización acústica-magnética para localizar con precisión las fallas del cable.Detecta fenómenos de descarga de destellos a través de ondas de vibración, ondas sonoras y ondas electromagnéticas, procesando estos datos para emitir tanto lecturas de distancia visuales como señales auditivas para una localización precisa de fallas.

Este instrumento versátil maneja varios fallos de cable incluyendo:

Faltas de baja resistencia, cortocircuito y circuito abierto
Fallas de alambre roto en cables de diferentes niveles de tensión y materiales
Las fugas y fallas de flashover de alta resistencia

Especificaciones técnicas del puntero

Ancho de banda del canal de sonido:Todo el paso (100Hz-1600Hz), paso bajo (100Hz-300Hz), paso alto (160Hz-1600Hz), paso de banda (200Hz-600Hz)
Ajuste del canal:8 niveles para el sonido, magnético y voltaje
Producción de sonido:Aumento de 16 niveles (0-112 dB), impedancia de 350Ω
Rango de detección:0.00-99.99ms, 75mV-75V
Precisión de detección:Posicionamiento ≤0,1 m; tensión de paso ≤0,5 m; trayectoria ≤0,5 m
La potencia:4 × 18650 baterías de litio (8 horas o más de funcionamiento)
Condiciones de funcionamiento:-25°C a 65°C; humedad ≤ 90%
Las dimensiones:El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable de los motores de combustión renovable.
Peso:7 kg
