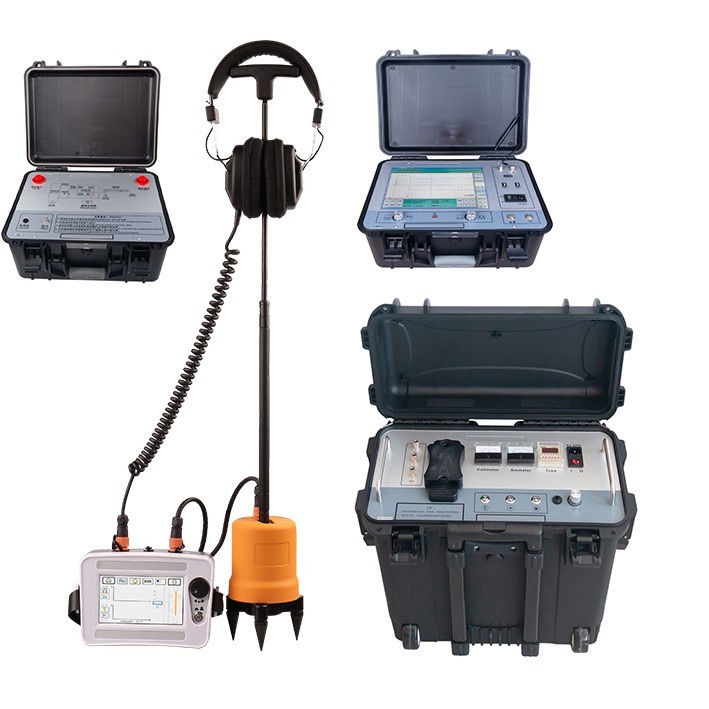

Detector de fallas de cable de 35KV con sincronización acústica magnética

XHDD503+XHGG502

Introducción
El instrumento de localización de fallas en el cable utiliza el método de sincronización acústica y magnética para determinar el punto de falla del cable de alimentación. La descarga eléctrica electrónica es generada por el generador de descarga de impacto, captada y amplificada por la sonda correspondiente, y la ubicación precisa del punto de falla se determina mediante juicio auditivo y visual. Es un dispositivo que completa el posicionamiento preciso del punto de falla del cable dentro del rango de medición aproximado y recopila la diferencia de tiempo acústica y magnética. Integra tecnología de posicionamiento, pruebas asistidas por ruta y otras tecnologías, proporcionando múltiples modos de prueba e información rápida rica y diversa para completar de manera eficiente y precisa la localización de fallas en cables.

1.Indicadores técnicos

Introducción al panel de operación

1 Ajuste: presione el botón de ajuste para ingresar a la interfaz de ajuste y gire el botón de ajuste para configurar los parámetros de ajuste;

2 Fuente de alimentación: enciende y apaga la fuente de alimentación del sistema. Al encender el sistema, debe presionar y mantener presionado el botón de encendido durante 3 a 4 segundos hasta que escuche un "bip" largo, luego puede levantar el botón; al apagar, debe mantener presionado el botón de encendido durante 3 a 4 segundos;

3 Pantalla: Pantalla táctil de 5 pulgadas.

1 Sensor: Puerto de conexión del sensor de sonda;

2 Carga: puerto de conexión del cargador;

3 Conector para auriculares dedicado.

Lista de embalaje

Imagina la escena

Detectar con precisión y rapidez la falla de aislamiento principal de los cables de alimentación con niveles de voltaje de 35 KV e inferiores; calibrar la longitud del cable; Pruebe aproximadamente la distancia de falla del cable.

*Prelocalización de fallas en cables con el reflectómetro XHGG502 basado en el método de reflexión de pulsos de bajo voltaje (TDR),

método de descarga disruptiva de alto voltaje (es decir, ICE, DECAY), método de reflexión de pulso de reflexión de arco (ARC de disparo único y ARC de disparo múltiple) Prelocalización de fallas de cable: con el reflectómetro XHGG502 basado en el método de reflexión de impulso de bajo voltaje (TDR) y el método de caída de alto voltaje (flashover) (DECAY), método de reflexión de arco (disparo único/disparo múltiple).

Hay tres modos de prueba de XHGG502: pulso de bajo voltaje, descarga disruptiva de alto voltaje y disparo múltiple ARC.

La siguiente imagen muestra la distancia de falla del cable medida usando el modo de prueba de disparo múltiple ARC del XHGG502.

La siguiente imagen muestra la distancia de falla del cable medida usando el modo de prueba de descarga disruptiva de alto voltaje de XHGG502

La siguiente imagen muestra la longitud del cable o la distancia de falla del circuito abierto del cable medida usando el modo de prueba de pulso de bajo voltaje de XHGG502. Cuando se utiliza el método de impulsos de bajo voltaje, no es necesario conectar el generador de impulsos de alto voltaje. Se deben utilizar otros métodos de prueba junto con un generador de impulsos de alto voltaje.

                             Nueva versión Nueva versión

El generador de impulsos de alto voltaje XHHV535-2L se utiliza principalmente para descargas de choque durante pruebas de fallas de cables. También se puede usar para pruebas de voltaje soportado de CC de otros equipos eléctricos. Este dispositivo integra una fuente de alto voltaje de CC, un condensador de almacenamiento de energía, una separación entre bolas de descarga, etc. Este dispositivo reemplaza por completo los tradicionales cientos de kilogramos de transformadores de prueba, cajas de operación y condensadores de almacenamiento de energía de pulso (generalmente un conjunto de transformadores de 5 kVA pesa más de 60 kilogramos, control La caja pesa más de 30 kg y el condensador de almacenamiento de energía de pulso pesa más de 20 kg). La fuente de alimentación adopta componentes electrónicos especiales de alto voltaje de alta precisión y alta estabilidad y tecnología de alto voltaje de alta frecuencia, lo que hace que toda la máquina tenga una estructura simple y un peso ultraligero. Para mantener el hábito de la gente de utilizar transformadores y cajas de operación para generar alto voltaje CC, este generador de impulsos adopta un diseño y un modo de operación humanizados, que son seguros y confiables. Realmente logra el efecto de no ser dañado por el impacto, y el cortocircuito de alto voltaje a tierra también puede funcionar normalmente. Actualmente es el equipo portátil de alto voltaje de descarga CC más liviano y fácil de usar. Es un producto ideal para la detección de fallas en cables de alimentación.

Características del producto

★ Con función de protección automática contra sobrecorriente, sobretensión y sobrecalentamiento;

★ Con voltaje soportado CC, función de descarga de impacto;

★ La salida de pulsos de alto voltaje es uniforme y controlable;

★ Función de protección súper contra cortocircuitos, que puede hacer que la salida de alto voltaje cortocircuite directamente a tierra;

★ Tiene medidores de puntero dual de 2,5 niveles para visualización de corriente y voltaje, que es intuitivo y claro, y de un vistazo es claro si el punto de falla está completamente descargado y el proceso de descarga se refleja en tiempo real;

★ Medición de tensión del lado de alta tensión

Datos técnicos

Introducción al panel

1. Tierra de seguridad: la tierra de la carcasa del instrumento debe estar conectada de manera confiable a tierra para evitar que la carcasa del instrumento se electrifique.

2. Tierra de alto voltaje: también conocida como cola de alto voltaje, debe estar conectada a tierra de manera confiable para evitar fugas y descargas de alto voltaje. Un contacto deficiente puede causar fallas en el aumento del voltaje, fallas de alto voltaje de los componentes internos del instrumento y accidentes de seguridad causados ​​por fugas o descargas dentro del instrumento.

3. Tierra de muestreo: el terminal negativo del condensador de almacenamiento de energía de pulso tiene un alto voltaje y debe estar conectado a tierra de manera confiable. Se utiliza para el muestreo cuando la forma de onda se muestrea bajo el estado de descarga disruptiva de alto voltaje del probador de fallas de cable. (Sin muestreo de descargas disruptivas de alto voltaje, aún se requiere una conexión a tierra confiable).

4. Botón de descarga: presione este botón para hacer contacto con el espacio entre bolas y descargue manualmente. (La duración de cada pulsación de tecla no puede exceder 1 segundo).

5. Botón de inicio de alto voltaje: cuando la luz del botón de inicio está encendida, significa que la salida de voltaje está en la posición cero. Cuando la luz está encendida, el botón de inicio es válido. Si la luz del botón de inicio no se enciende después de encender el interruptor de encendido, gire la perilla de ajuste de voltaje en sentido antihorario hasta que la luz se encienda. Cuando la luz del botón esté encendida, presione este botón para iniciar el dispositivo y generar una salida de alto voltaje.

6. Botón de parada de alto voltaje: cuando se completa la prueba o ocurre una anomalía, presione este botón para cortar la salida de alto voltaje, la luz de alto voltaje se apaga y la bola de descarga interna deja de funcionar. Cuando la tecla de parada está encendida, significa que hay salida de alto voltaje y cuando está apagada, significa que no hay salida de alto voltaje.

7. Interruptor de protección contra sobrecorriente: Cuando se presiona, significa que se ha iniciado la función de protección contra sobrecorriente; cuando aparece, significa que el instrumento ha activado la protección contra sobrecorriente.

8. Ajuste de voltaje: Después de encender el dispositivo, primero debe girar la perilla coEn el sentido de las agujas del reloj hasta el final, presione el botón de inicio y luego ajuste en el sentido de las agujas del reloj para aumentar el alto voltaje de salida de pequeño a grande, y ajústelo en el sentido contrario a las agujas del reloj para reducir el alto voltaje de salida de grande a pequeño.

9. Interruptor de encendido: "I gear" enciende el interruptor de fuente de alimentación de 220 V CA y "0 gear" apaga la alimentación del sistema.

10.El portafusibles: el lugar donde está instalado el fusible del sistema de alimentación de 220V CA.

11. Toma de corriente: fuente de alimentación de funcionamiento del instrumento, puerto de conexión CA 220 V.

12. Configuración de tiempo: establece el intervalo de tiempo de descarga.

13. Amperímetro: indicación de la corriente en el lado de alta tensión.

14. Voltímetro: voltaje de salida de alto voltaje que indica el medidor de kV.

15. Salida de alto voltaje (EMP): cuando impacte la descarga, conecte la línea de salida de alto voltaje.

16. Salida de alto voltaje (CC): cuando la CC soporta voltaje, conecte la línea de salida de alto voltaje.

Lista de embalaje

Aplicación: localización de fallas en cables subterráneos
