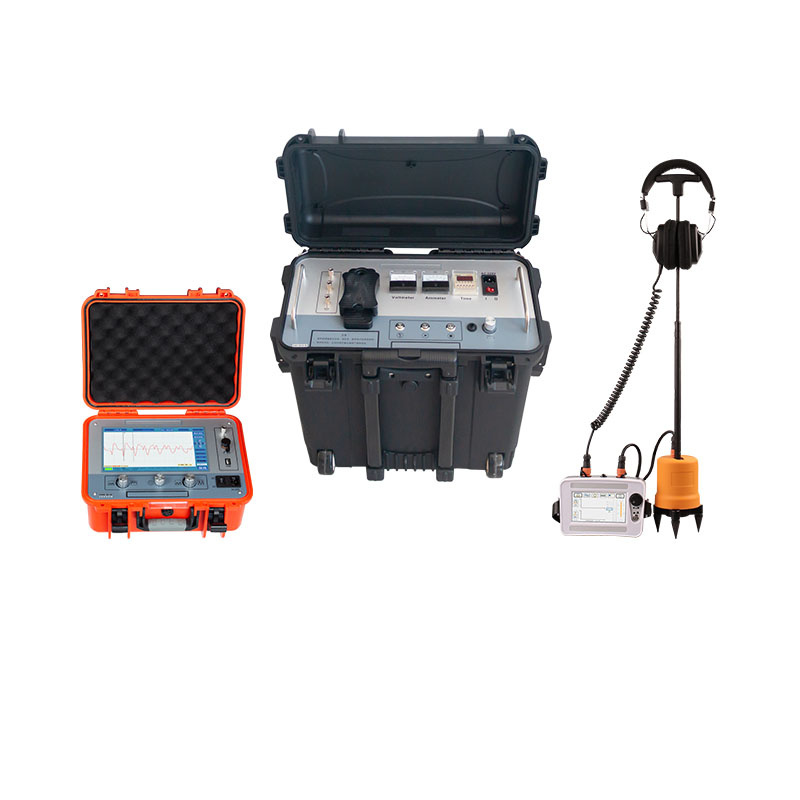

Equipo de ensayo de localizadores de fallas de cables subterráneos de 0-35 kV

I. Propósito del sistema: El sistema portátil de localización de fallas en cables es adecuado para pruebas de sistemas de cables de fallas de media y baja tensión por debajo de 35kv. La energía compacta de 1250J puede descomponer los cables de falla en 7 segundos. Medición de la distancia aproximada de la falla subterránea del cable, localización precisa del punto de falla y detección de la trayectoria y profundidad del cable subterráneo. Fácil de usar y operar.

II. Configuración del sistema

Características del producto

Generador de impulsos de alto voltaje XHHV535-2L

Se utiliza principalmente para la descarga de choque durante las pruebas de fallas en cables de baja tensión. El generador de impulsos adopta un modo de operación de diseño humanizado, componentes electrónicos de alto voltaje dedicados de alta precisión y tecnología de alto voltaje de alta frecuencia, que es fácil de operar, ligero y fácil de transportar. Integra el condensador de almacenamiento de energía, la fuente de alto voltaje CC y el espacio de bola de descarga. El funcionamiento de este equipo es seguro y confiable, con funciones de protección automática contra sobrecorriente, sobretensión y sobrecalentamiento, realmente puede lograr el efecto de no ser dañado por el impacto, y también puede funcionar normalmente con alto voltaje a tierra. El generador de impulsos de baja tensión está equipado con un relé de tiempo, y el intervalo de tiempo de descarga se puede establecer arbitrariamente dentro de 0-100 segundos. Cuando se trabaja, la salida de impulsos de alto voltaje es uniforme y controlable, la medición de voltaje del lado de alto voltaje, hace que el resultado sea en tiempo real y preciso. Diseño único de medición de alto voltaje, en el estado de parada, el voltímetro puede indicar el voltaje del condensador en tiempo real. El usuario puede observar el voltaje residual mientras se descarga, hasta que el valor del voltaje vuelve a cero, y finalmente hacer que la descarga sea más completa.

Localizador de fallas en cables XHDD503C

El instrumento de localización de fallas en cables utiliza el método de sincronización acústica y magnética para determinar el punto de falla del cable de alimentación. El flashover electrónico es generado por el generador de descarga de impacto, recogido y amplificado por la sonda correspondiente, y la ubicación precisa del punto de falla se determina mediante el juicio auditivo y visual.
Es un dispositivo que completa el posicionamiento preciso del punto de falla del cable dentro del rango de medición aproximada y recopila la diferencia de tiempo acústica y magnética. Integra tecnología de posicionamiento, pruebas asistidas por trayectoria y otras tecnologías, proporcionando múltiples modos de prueba e información de aviso rica y diversa para completar de manera eficiente y precisa la localización de fallas en cables

Prelocalizador de fallas en cables XHGG502A2

★ Pantalla: Pantalla táctil de 10,1 pulgadas, sistema Windows;
★ Función: Probar la velocidad de onda del cable, la longitud del cable y la distancia de la falla; Configuración automática del rango de prueba, análisis automático de la forma de onda para mostrar la distancia de prueba; Potente procesamiento de datos y almacenamiento masivo de formas de onda de prueba.
★ Métodos de prueba: Método de impulsos de baja tensión, método de flashover de alto voltaje
★ Fuente de alimentación: Carga AC110V~240V, 50Hz/60Hz; Batería de litio incorporada de 5200mAH;
★ Frecuencia de muestreo: 80MHz;
★ Amplitud de impulsos de baja tensión: 100V±15%;
★ Rango de medición de distancia: ≥65km;
★ Rango de prueba: 300m/1km/5km/25km/65km;
★ Ancho de pulso: 0.1uS/0.50uS/2.50uS/7.25uS/10.0uS;
★ Frecuencia de prueba: 80MHz/40MHz/10MHz/2MHz/1MHz
★ Resolución mínima: 0,10 m;
★ Área ciega de prueba: ≤20m;

Utiliza una pantalla táctil de 10,1 pulgadas de grado industrial y un sistema operativo Windows simple. Adopta circuitos y dispositivos integrados de grado industrial y tiene una batería de iones de litio de gran capacidad incorporada. Es un instrumento especial para medir y analizar el estado y la distancia de falla de los cables de alimentación. Es estable, confiable y fácil de usar.
Utiliza una combinación de tecnología electrónica moderna y tecnología informática para implementar el filtrado de señales, la adquisición, el procesamiento de datos, la visualización gráfica y el análisis gráfico para completar la medición de la velocidad del cable, la prueba de la longitud del cable y la prueba de la distancia de la falla del cable.
Esadecuado para fallas de baja resistencia, cortocircuito, circuito abierto y desconexión de cables de alimentación, cables coaxiales de alta frecuencia, cables de alumbrado público y cables enterrados hechos de varios materiales con diferentes secciones transversales y medios, así como fugas de alta resistencia y flashover de alta resistencia. Red falla.
