Indicador de fallas de cable de alto rendimiento para la identificación rápida del punto de falla
Especificaciones del producto
| Modelo no. |
Se trata de un sistema de control de velocidad. |
| Utilización |
Pruebas de cable de red, pruebas de cable de audio, pruebas de cable coaxial, pruebas de cable digital |
| El poder |
Energía eléctrica |
| El color |
Negro |
| El filtro |
200 Hz-1600 Hz opcional |
| Ganancia de producción |
16 Niveles (0 a 112 dB) |
| Precisión de posicionamiento acústico-magnético |
Menos de 0,2 m |
| Precisión de posicionamiento de la tensión de paso |
Menos de 0,5 m |
| Precisión de la identificación de la ruta |
Menos de 0,5 m |
| Paquete de transporte |
Casilla de madera |
| Marca registrada |
Prueba XZH |
| Origen |
China. |
| Código del SH |
9031809090 |
| Capacidad de suministro |
2000 PCS/año |
| Garantización |
12 meses |
Resumen del producto
El localizador de fallas del cable utiliza los principios de captación de vibraciones e inducción electromagnética para determinar la ubicación específica de los puntos de falla del cable.Un generador de impulsos de alta tensión causa descarga flashover en el punto de falla, y las ondas de vibración, ondas sonoras y ondas electromagnéticas resultantes son detectadas por la sonda especial del instrumento para localizar con precisión la falla.
Características clave
- LCD de alta luminosidad táctil de 5 pulgadas garantiza la visibilidad bajo la luz solar
- 4 modos de ensayo: estándar, mejorado, reducción del ruido y personalizado
- 4 funciones de posicionamiento: sincronización acústica-magnética, acústica pura, magnética pura y tensión de paso
- Tecnología de reducción del ruido de fondo con múltiples opciones de filtración
- Equipado con funciones de BNR y silenciador
- Capacidad de indicación de desviación de trayectoria
- Sensores de señales de aislamiento físico de múltiples capas con clasificación de impermeabilidad IP65
- Batería de litio de gran capacidad incorporada con largo tiempo de espera y cargador rápido
- Diseño compacto y ligero con interfaz simple hombre-máquina
Especificaciones técnicas
Parámetros del filtro:Todos los pasos: 100Hz~1600Hz, Bajo paso: 100Hz~300Hz, Qualcomm: 160Hz~1600Hz, Banda de paso: 200Hz~600Hz
Ganancia del canal:8 niveles ajustables
Ganancia del canal magnético:8 niveles ajustables
Aumento de tensión de paso:8 niveles ajustables
Ganancia de salida:16 niveles (0 a 112 dB)
Impedancia de salida:350Ω
Precisión de posicionamiento acustomagnético:≤ 0,1 m
Precisión de posicionamiento del voltaje de paso:≤ 0,5 m
Precisión de la identificación del camino:≤ 0,5 m
Método de control de la pantalla:Pantalla táctil de 5 pulgadas de alto brillo
Fuente de alimentación:4*18650 baterías de litio estándar
Tiempo de espera:Más de 8 horas
Las dimensiones:El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable de los motores de combustión renovable.
Peso:7 kg
Condiciones de funcionamiento:-25 ~ 65oC; Humedad relativa ≤ 90%
Principio de trabajo
1Método de sincronización acusto-magnética:Combina la medición acústica tradicional con la detección de señales electromagnéticas para ubicar la falla con precisión midiendo las diferencias de tiempo entre las señales.
2Método de sonido puro:Utiliza impulsos de alto voltaje para crear sonidos de descarga en puntos de falla, detectados por sensores acústicos sensibles para ubicarlos con precisión.
3Método puramente magnético:Detecta señales de pulso a través de bobinas de inducción para determinar el camino del cable y las ubicaciones de fallas.
4. Método del marco A:Utiliza mediciones de diferencias de potencial para localizar fallas de tierra en cables enterrados mediante la detección de cambios en las características del campo eléctrico.

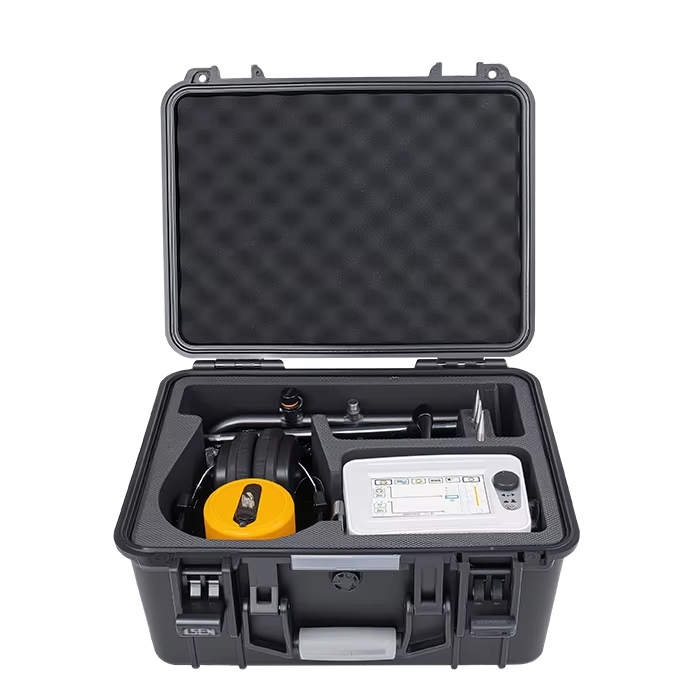

Componentes de los instrumentos
- Unidad principal de localización de fallos del cable
- Probe con barra de conexión
- Audífonos para retroalimentación de señales
- Cables de señal de 7 núcleos
- Cargador
- Cuadro A para ensayo de tensión en paso
- Cables de conexión de marco A
- Accesorio para pines de tierra
Demonstración de la operación
Los indicadores rojos y verdes muestran los cambios de intensidad de la señal a medida que se acerca al punto de falla.con una desviación máxima de aproximadamente 5 metros antes y después de la ubicación de la falla.
Pruebas de campo
