XHDD503E Puntero de fallas de cable con sincronización acústica-magnética para cables subterráneos

Localización rápida y precisa del punto de falla para varios tipos de cables con tecnologías avanzadas de detección.

El localizador de fallas del cable utiliza la recogida de vibraciones y los principios de inducción electromagnética para localizar con precisión las fallas del cable.,con ondas de vibración, ondas de sonido y ondas electromagnéticas detectadas por la sonda especial del instrumento.

Este instrumento es adecuado para localizar varias fallas en cables de alimentación, cables coaxial de alta frecuencia, cables de luz de la calle y cables enterrados, incluyendo baja resistencia, cortocircuito, circuito abierto,fugas de alta resistencia, y flash de alta resistencia sobre fallas.

• LCD de 5 pulgadas de alto brillo táctil para visibilidad de la luz solar
• 4 modos de ensayo: estándar, mejorado, reducción del ruido y personalizado
• 4 funciones de posicionamiento: sincronización acústica-magnética, acústica pura, magnética pura y tensión de paso
• Tecnología de reducción del ruido de fondo con múltiples opciones de filtración
• BNR y funciones de silenciamiento para mejorar la claridad de la señal
• Indicación de la desviación de trayectoria para un seguimiento preciso
• Sensores de señales de aislamiento físico de múltiples capas con clasificación de impermeabilidad IP65
• Batería de litio de gran capacidad incorporada con cargador rápido
• Diseño compacto y ligero con interfaz de operación simple

1Método de sincronización acusto-magnética:Combina la medición acústica tradicional con la detección de señales electromagnéticas para ubicar la falla con precisión midiendo las diferencias de tiempo entre las señales.

2Método de sonido puro:Utiliza sensores de vibración acústica para convertir las señales de sonido en señales eléctricas para la identificación del punto de falla a través de auriculares o pantalla.

3Método puramente magnético:Determina la trayectoria del cable y la ubicación de la falla mediante las características de la señal de pulso detectadas por las bobinas de inducción.

4. Método del marco A:Utiliza mediciones de diferencia de potencial para localizar fallas de tierra en cables enterrados mediante análisis de campos eléctricos.

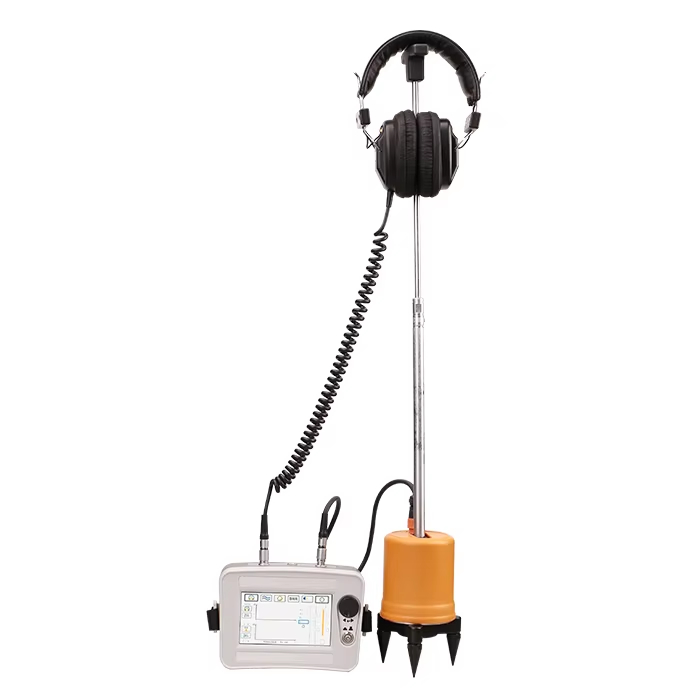

• Unidad principal de localización de fallos del cable
• Probe con tres garras y barra de conexión
• Audífonos para retroalimentación de señales
• Línea de señal de 7 núcleos para conexión instrumento-sonda
• Cargador para recargar la batería
• Cuadro A para ensayo de tensión en paso
• Cables de conexión de marco A
• Accesorio para pines de tierra
