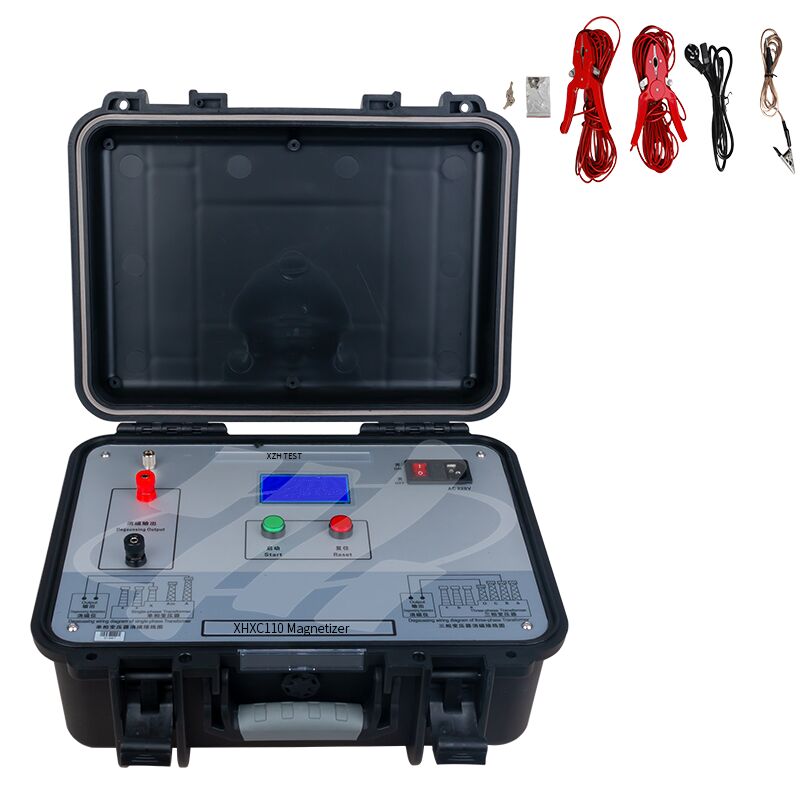

Transformador de potencia y desmagnetizador de transformador de corriente XHXC110
El XHXC110 es un dispositivo dedicado diseñado para eliminar los peligros de magnetismo residual en grandes transformadores de potencia y transformadores de corriente después de las pruebas de resistencia de CC.Desempeña un papel fundamental en la protección de estos equipos de los impactos de corriente de entrada y garantizar una puesta en marcha segura.
Debido a la histeresis inherente de los materiales ferromagnéticos, el magnetismo residual permanece en el núcleo de hierro después de operaciones como la medición de la relación de vueltas y la prueba de resistencia de CC de los transformadores de potencia.Este magnetismo residual causa saturación de medio ciclo del núcleo de hierro cuando el transformador se pone en funcionamiento, generando armónicos sustanciales en la corriente de excitación.Esto no sólo aumenta el consumo de energía reactiva del transformador, sino que también puede desencadenar un mal funcionamiento de los protectores de reléPor lo tanto, la desmagnetzación debe realizarse antes de la puesta en marcha del transformador para garantizar un funcionamiento seguro y normal.
Basándose en la serie de productos original, el XHXC110 cuenta con un modo de desmagnetismo automático añadido, eliminando la necesidad de operaciones repetidas del usuario.El módulo de cristal líquido ha sido ampliado para mostrar información más rica, y adopta un diseño de operación de dos botones: un botón rojo para la selección y el restablecimiento, y un botón verde para la confirmación y el arranque, lo que garantiza un funcionamiento más fácil.El tiempo de desmagnetizado se ha reducido de los 30 minutos originales a menos de 4 minutos.
Peligros del magnetismo residual
- Causa un mal funcionamiento de los dispositivos de protección del relé del transformador, lo que conduce a fallos repetidos en la puesta en marcha del transformador;
- Causa aumentos de voltaje cuando se eliminan los fallos de cortocircuito en las líneas de salida del transformador,induciendo un mal funcionamiento de la protección del transformador y provocando un apagón total de las cargas en todos los lados del transformador;
- La corriente de entrada generada cuando un transformador descargado en la subestación A está conectado a la fuente de alimentación induce una "entrada simpática" en los transformadores en funcionamiento en las subestaciones adyacentes B y C,causando arranques erróneos y cortes de energía a gran escala;
- La corriente de entrada puede dañar transformadores y interruptores debido a una potencia eléctrica excesiva.
- Inducir sobrevolución de conmutación, dañando el equipo eléctrico;
- Los componentes de corriente continua en corriente de entrada causan sobre-magnetization de los circuitos magnéticos del transformador de corriente,Reducción significativa de la precisión de medición y de la velocidad de funcionamiento correcta de los dispositivos de protección de relé;
- Un gran número de armónicos en la corriente de entrada contamina gravemente la calidad de la energía de la red eléctrica;
- Causa aumentos o caídas repentinas en el voltaje de la red, afectando el funcionamiento normal de otros equipos eléctricos.
Características de rendimiento:
* Emplea tecnología patentada con el principio de atenuación de conversión de frecuencia de CC;
* Los transformadores trifásicos logran la desmagnetización desmagnetizando sólo la fase B;
* Cuenta con juicio de estabilización automática de corriente y adquisición y procesamiento de datos AD de 16 bits;
* Ofrece modos de desmagnetización manual/automática;
* Velocidad rápida de desmagnetizado reducida de 30 minutos a no más de 4 minutos por ciclo;
* El efecto de desmagnetizado significativo aumentó del 80% a más del 90% por ciclo;
* Puede utilizar directamente la línea actual de pruebas de resistencia de CC, lo que facilita la integración con las pruebas de resistencia de CC;
* Utiliza una interfaz clara en chino con visualización en tiempo real del progreso de la desmagnetización;
* Apto para eliminar el magnetismo residual en transformadores de gran potencia y transformadores de instrumentos de 35 kV o más antes de su puesta en marcha;especialmente adecuado para transformadores de gran capacidad con niveles de voltaje de 330 kV o más;
* Este producto es pequeño y ligero, por lo que es ideal para su uso en el campo.
