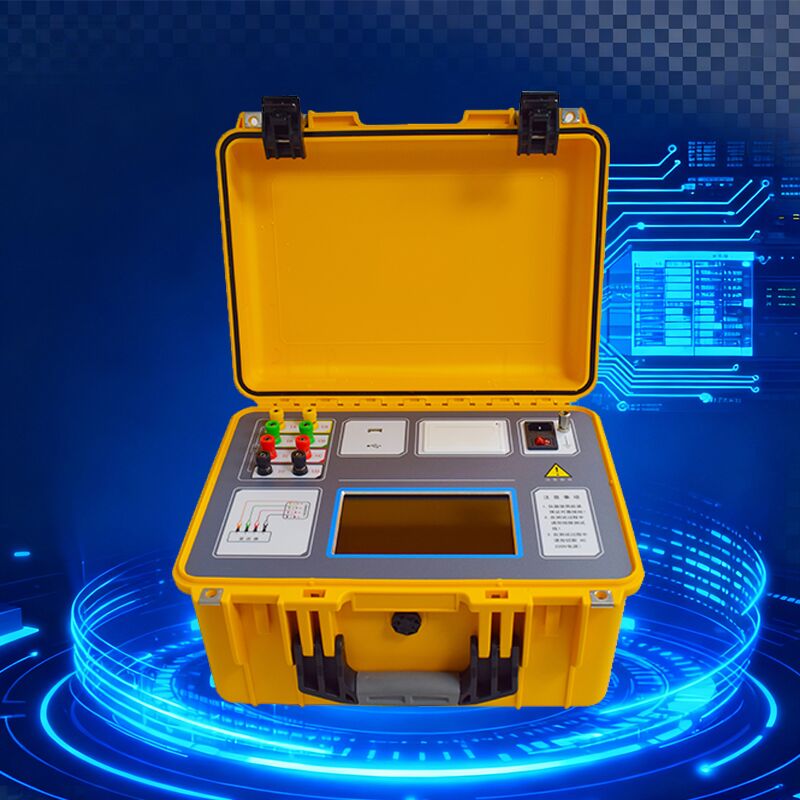

XHZ1320A
Descripción general
Para los sistemas de energía, los transformadores son equipos fundamentales, por lo que su funcionamiento fiable a largo plazo es crucial para la estabilidad y fiabilidad de todo el sistema.
La resistencia de CC de un transformador es un elemento de prueba obligatorio para los productos semiacabados, las pruebas de fábrica de productos terminados, la instalación, las pruebas de entrega y las pruebas preventivas realizadas por los departamentos de energía durante la fabricación de transformadores. Puede detectar eficazmente defectos de fabricación como la selección incorrecta del material de la bobina, problemas de soldadura, conexiones sueltas, hebras faltantes y roturas de cables, así como peligros potenciales que surgen después de la operación. Para satisfacer la demanda de medición rápida de la resistencia de CC del transformador, nuestra empresa ha desarrollado un Comprobador de Resistencia de CC de Transformadores aprovechando sus ventajas técnicas patentadas. Este instrumento es un comprobador de nueva generación que integra pruebas por método de magnetización, pruebas trifásicas (Yn, Y, △) y funciones de desmagnetización, lo que lo convierte en un dispositivo ideal para medir la resistencia de CC de transformadores de potencia grandes. Cuenta con una pantalla LCD de alta resolución y pantalla grande a color verdadero, combinada con control táctil y una perilla de desplazamiento para facilitar la operación en el sitio. Con indicaciones de menú en chino, la operación es simple e intuitiva: todas las pruebas de resistencia de CC se pueden completar con un solo cableado, lo que garantiza una velocidad de prueba rápida, alta precisión y un amplio rango de medición.
Especificaciones técnicas
| Corriente de salida |
Monofásica: 20A, 10A, 5A, 1A, 0.1A, 10mA, <1mA
Trifásica: 10A+10A, 5A+5A, 1A+1A, 0.1A+0.1A |
| Rango de medición |
Monofásica:
Rango de 20A: 0.5mΩ～1Ω
Rango de 10A: 1.0mΩ～2Ω
Rango de 5A: 10mΩ～4Ω
Rango de 1A: 0.1Ω～20Ω
Rango de 0.1A: 2.0Ω～200Ω
Rango de 10mA: 50Ω～2kΩ
<1mA range: 500Ω～25kΩ
Trifásica:
Rango de 10A + 10A: 0.5mΩ～0.8Ω
Rango de 5A + 5A: 10mΩ～1.6Ω
Rango de 1A + 1A 0.1 Ω ～ 8.0 Ω
Rango de 0.1A+0.1A 2.0 Ω ～ 80 Ω |
| Precisión |
±(lectura × 0.2% + 2 dígitos) |
| Potencia de funcionamiento |
Suministro AC220V±10%, 50/60Hz |
| Temperatura de funcionamiento |
-10℃～50℃ |
| Humedad relativa |
<90%, sin condensación |
Precauciones
* Al probar el devanado del cambiador de tomas sin carga, no se permite cambiar el cambiador de tomas sin carga durante la prueba o antes de la descarga completa.
* Durante las pruebas o la descarga, no se permite desconectar los cables de prueba y apagar el interruptor de encendido.
* Durante las pruebas del transformador, el devanado no medido del transformador debe estar en circuito abierto.
Servicio postventa
* Nuestros productos vienen con una tarjeta de garantía. Por favor, inspeccione y complete la tarjeta de garantía en el sitio al momento de la entrega del producto pedido.
* El servicio de garantía se proporciona a partir de la fecha de compra, según la tarjeta de garantía, con mantenimiento de por vida. Las reparaciones son gratuitas durante el período de garantía; después del período de garantía, se cobrarán las tarifas correspondientes por las reparaciones y ajustes.
* La garantía no se aplica a las siguientes situaciones:
▶ Desmontaje o alteración del proceso de fabricación del producto por parte del usuario.
▶ Daños graves causados por almacenamiento o uso inadecuado por parte del usuario.
▶ Daños causados por otras razones atribuibles al usuario.
