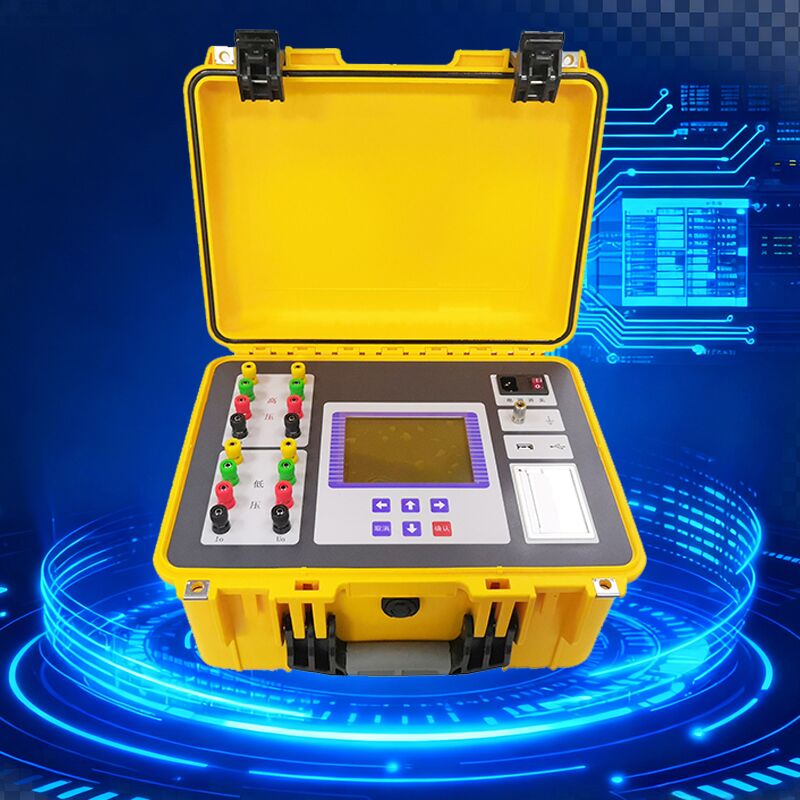

XHZ1320AX
Descripción general
En los sistemas de energía, los transformadores son equipos fundamentales, por lo que su funcionamiento a largo plazo y confiable está directamente relacionado con la estabilidad y confiabilidad de todo el sistema.
La resistencia de CC de un transformador es un elemento de prueba obligatorio para los productos semiacabados, las inspecciones de fábrica de productos terminados, la instalación, las pruebas de entrega y las pruebas preventivas realizadas por los departamentos de energía durante la fabricación de transformadores. Puede identificar eficazmente defectos de fabricación como la selección incorrecta del material de la bobina, fallas de soldadura, conexiones sueltas, hebras faltantes y roturas de cables, así como riesgos potenciales que surgen después de la operación. Para satisfacer la demanda de medición rápida de la resistencia de CC del transformador, nuestra empresa ha desarrollado un Comprobador de Resistencia de CC de Transformador aprovechando sus fortalezas técnicas. Este instrumento es un comprobador de nueva generación que integra pruebas del método de magnetización, pruebas trifásicas (Yn, Y, △) y funciones de desmagnetización, lo que lo convierte en un dispositivo ideal para medir la resistencia de CC de transformadores de potencia grandes. Está equipado con una pantalla LCD de alta resolución y pantalla grande a color verdadero, combinada con control táctil y una perilla giratoria para una operación conveniente en el sitio. Con indicaciones de menú en chino, permite una operación simple e intuitiva: todas las pruebas de resistencia de CC se pueden completar con un solo cableado, lo que garantiza una velocidad de prueba rápida, alta precisión y un amplio rango de medición.
1. Bloque de terminales de alto voltaje.
Se conecta al buje del lado de alto voltaje del transformador.
2. Bloque de terminales de bajo voltaje.
Se conecta al buje del lado de bajo voltaje del transformador.
3. Pantalla táctil capacitiva.
Tamaño de la pantalla: 7.0 pulgadas; resolución: 1024×600.
4. Perilla giratoria de un botón:
Permite el funcionamiento de todas las funciones del instrumento.
5. Terminal de conexión a tierra.
El instrumento debe estar conectado a tierra de forma fiable. Los puntos de conexión a tierra en el campo pueden tener pintura u óxido; estos deben limpiarse a fondo.
6. Interruptor de encendido.
Encienda el interruptor de encendido y espere aproximadamente 2 segundos para encenderlo.
7. Impresora.
Imprime los resultados de la prueba.
8. Interfaz de unidad flash USB.
Para conectar una unidad flash USB externa para almacenar datos de prueba; utilice una unidad flash USB formateada en FAT o FAT32; no retire la unidad flash USB durante el almacenamiento.
Precauciones:
Al probar el cambiador de tomas sin carga, no se permite cambiar el cambiador de tomas sin carga durante la prueba o antes de la descarga completa.
Durante la prueba o descarga, no está permitido desconectar los cables de prueba ni apagar el interruptor de encendido.
Durante la prueba del transformador, los devanados no medidos del transformador deben estar en circuito abierto.
