Resumen del producto
Una vez finalizado el diseño y la fabricación de un transformador, se fijan sus bobinas y su estructura interna.Las bobinas con la misma clase de tensión y el mismo método de enrollamiento tendrán parámetros definitivos (CiEsto significa que los espectros de frecuencia de las bobinas trifásicas son comparables.
Interturnos o cortocircuitos de fase a fase durante el ensayo, impactos durante el transporte (que provocan el desplazamiento de la bobina),o la deformación de la bobina por fuerzas electromagnéticas durante el cortocircuito / funcionamiento de falla alterará los parámetros distribuidos de los devanados del transformadorEsto modifica aún más las características originales del dominio de frecuencia, como los cambios de amplitud en las respuestas de frecuencia y los cambios de frecuencia de resonancia.desarrollado basándose en métodos de análisis de respuesta, es un dispositivo innovador de ensayo no destructivo para fallas internas de transformadores, adecuado para detectar fallas estructurales internas en transformadores de potencia de 63 kV a 500 kV.
Este probador cuantifica los cambios de respuesta de los parámetros de enrollamiento del transformador en diferentes dominios de frecuencia.Determina el grado de deformación de la bobina interna mediante el análisis de la magnitud de los cambios de parámetros, la amplitud/región de los cambios de respuesta de frecuencia y la tendencia de estas variaciones.Esto permite a los usuarios juzgar si el transformador ha sufrido daños graves y requiere una revisión general basada en los resultados de las mediciones.
En el caso de los transformadores en funcionamiento, la gravedad de las fallas puede evaluarse comparando los espectros característicos de las bobinas defectuosas, incluso sin datos históricos de las características del dominio de frecuencia.el hecho de disponer de datos originales de las características de enrollamiento proporciona un soporte más preciso y fiable para evaluar el funcionamiento del transformador, análisis posterior a la falla y mantenimiento.

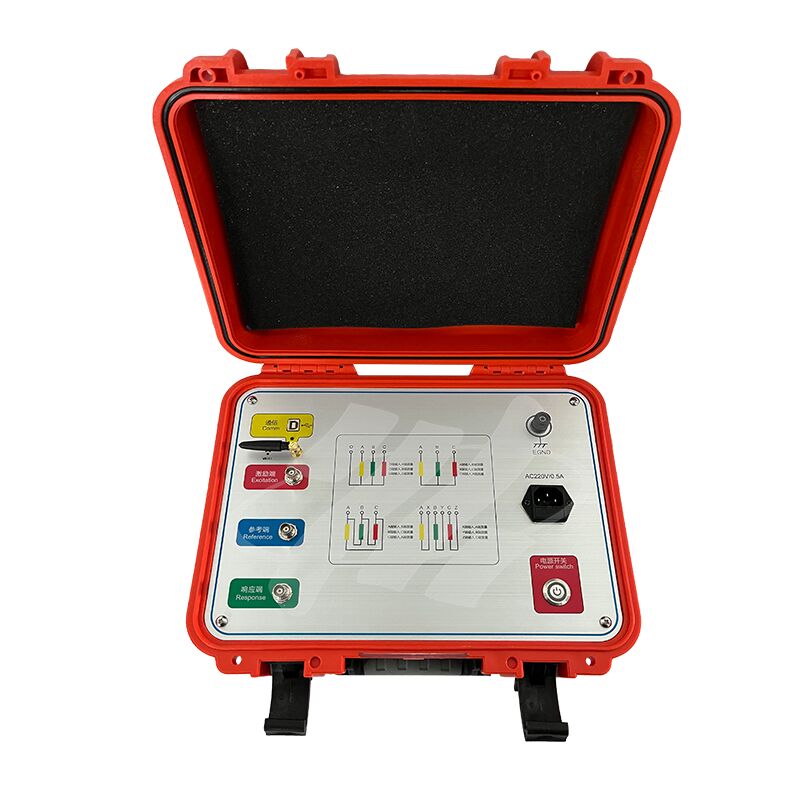

El Tester de Enroscamiento de Transformadores cuenta con un sistema de medición de alta precisión compuesto por un portátil y un microordenador de un solo chip.y funciones de ensayo/análisis completasLos usuarios pueden operarlo de forma independiente después de consultar el manual de usuario o completar una formación a corto plazo.
Parámetros técnicos
| Método de escaneo |
Distribución de escaneo lineal |
| Rango de medición de la frecuencia de barrido |
(0,5kHz) - ((1MHz), 2000 puntos de barrido |
| Rango de medición de la amplitud |
(-120 dB) a (+20 dB) |
| Precisión de la medición de la amplitud |
0.1 dB |
| Precisión de la frecuencia de exploración |
0.005% |
| Impedancia de entrada de la señal |
1MΩ |
Áreas de aplicación:
* Sistemas de energía: generación, transmisión, transformación y distribución de energía;
* Fabricas y minas: grandes fábricas y diversas empresas mineras;
* Metalurgia y petroquímica: fundición, industria química, tratamiento de aguas, etc.;
* Transporte: puertos/carreteras ferroviarias/autopistas/aeropuertos y alumbrado urbano, etc.;
* Empresas e instituciones: los departamentos de logística de las grandes empresas e instituciones;
* Industria de la construcción: grandes empresas constructoras y de gestión inmobiliaria;
* Instalación y ensayo de equipos eléctricos: empresas de instalación y puesta en marcha de energía de diversos niveles;
