Se trata de un sistema de control de la calidad.
Cuando el diseño y la construcción de un transformador están completos, sus bobinas y su configuración interna están bien fijadas.Las bobinas con la misma clase de voltaje y la misma técnica de enrollamiento tendrán parámetros fijos de Ci y Li, lo que significa que la respuesta del dominio de frecuencia de cada bobina también es fija., y se pueden comparar los patrones de frecuencia de las bobinas trifásicas.

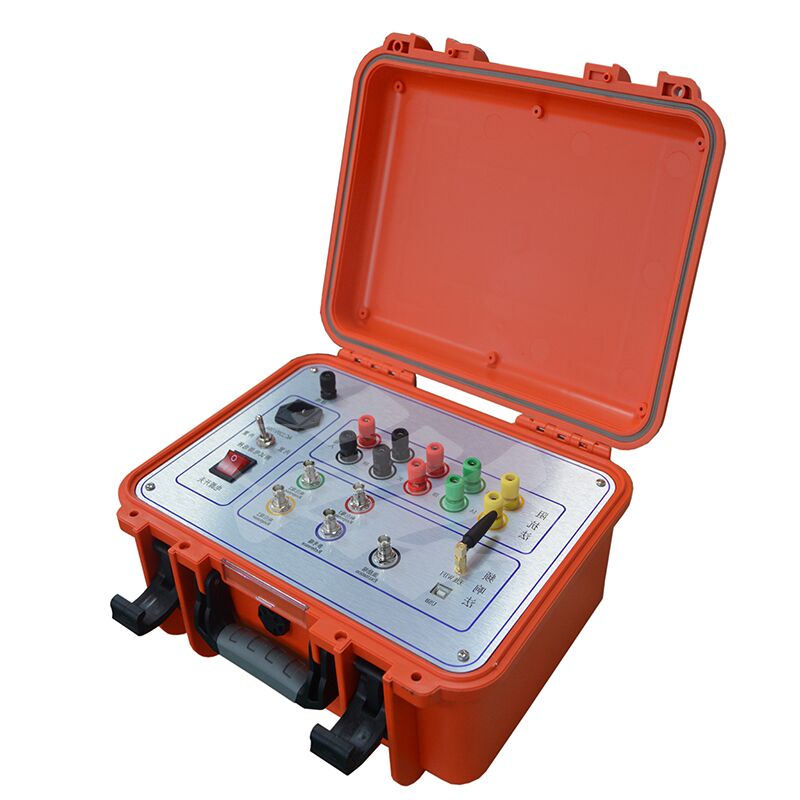

Cosas como cortocircuitos (entre vueltas o fases) durante las pruebas, golpes en el tránsito que mueven bobinas alrededor,o deformación de la bobina de la atracción electromagnética durante el cortocircuito / fallas de las carreras cambiará los parámetros distribuidos de los devanados del transformadorEsto se mezcla con los rasgos originales basados en la frecuencia del transformador: piense en cambios en la fuerza de la respuesta de frecuencia, o cambios en las frecuencias clave de resonancia.El probador de enroscamiento del transformador, fabricado con tecnología de análisis de respuesta, es un nuevo tipo de herramienta no destructiva para verificar fallas internas del transformador., y funciona para transformadores de 63 kV hasta 500 kV.
Este probador mide y cuantifica cómo reaccionan los parámetros de enroscamiento interno del transformador en diferentes rangos de frecuencia.Se calcula cuánto han cambiado los devanados mirando cuán grandes son esos cambios de parámetrosA partir de ahí, puede utilizar los resultados para determinar si el transformador está gravemente dañado y necesita una reparación importante.
Parámetros técnicos
| Rango de medición de la amplitud |
(-120 dB) a (+20 dB) |
| Precisión de la medición de la amplitud |
0.1 dB |
| Precisión de la frecuencia de exploración |
0.005% |
| Impedancia de entrada de la señal |
1MΩ |
| Impedancia de salida de la señal |
50Ω |
| Amplitud de salida de la señal |
± 20 V |
Otros parámetros técnicos
1- Rango de medición de la amplitud: (-120 dB) a (+20 dB)
2Precisión de medición de la amplitud: 0,1 dB
3Precisión de la frecuencia de escaneo: 0.005%
4Impedancia de entrada de la señal: 1MΩ
5Impedancia de salida de señal: 50Ω
6. Amplitud de salida de la señal: ±20V
7Repetitividad de las pruebas en fase: 99,9%.
8- Las dimensiones del instrumento de medición (L x W x H): 340 x 240 x 210 (mm)
9. Instrumentos de aleación de aluminio dimensiones de caja (L x W x H): 370 x 280 x 260 (mm), caja de cable de aleación de aluminio dimensiones de caja (L x W x H): 420 x 300 x 300 (mm)
10- Peso total: 20 kg.
11Temperatura de funcionamiento: -10°C a +40°C Temperatura de almacenamiento: -20°C a +70°C
Humedad relativa: < 90%, no condensante
