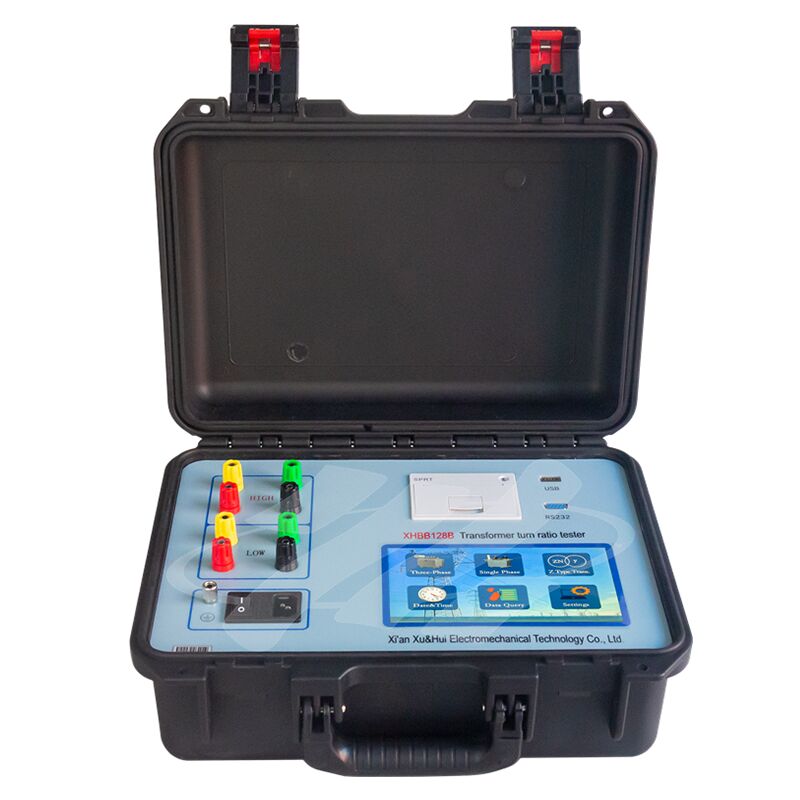

XHBB128B
En el proceso de fabricación de productos semiacabados y terminados de transformadores de potencia, antes de la puesta en marcha de transformadores recién instalados, y de acuerdo con las regulaciones de pruebas preventivas emitidas por el Ministerio de Energía Eléctrica, es obligatorio probar la relación de espiras (o relación de voltaje) de los transformadores operativos. Esta prueba verifica la precisión de las relaciones de espiras del transformador, la funcionalidad de los cambiadores de tomas, la presencia de cortocircuitos entre espiras y la viabilidad de la operación en paralelo para los transformadores. Los puentes de relación de espiras tradicionales sufren de lecturas no intuitivas y requieren medición fase por fase. En contraste, el Probador de Relación de Espiras aborda estas limitaciones con una operación simple e intuitiva; incorpora una fuente de alimentación inversora trifásica de precisión, lo que permite pruebas rápidas y alta precisión de medición.
Características funcionales
(1). El instrumento adopta una fuente de alimentación inversora trifásica de precisión en lugar de una fuente de alimentación de red monofásica como voltaje de medición, lo que elimina la influencia armónica del voltaje de red durante la medición y hace que la medición sea más precisa. Cuando la fuente de alimentación de trabajo es un generador, no tiene ningún efecto.
(2). Se adopta el voltaje de salida trifásico para mejorar la velocidad de la prueba, medir el ángulo interfásico e identificar automáticamente el grupo de cableado del transformador 0-11.
(3). Es aplicable a una amplia variedad de transformadores, especialmente para la medición de transformadores tipo Z, transformadores rectificadores, transformadores de puesta a tierra, transformadores de horno eléctrico, transformadores de desplazamiento de fase, transformadores de equilibrio y otros transformadores. Los parámetros de medición son los más completos.
(4). Se adopta la fuente de alimentación inversora trifásica de precisión de fabricación propia, que tiene protección contra conexión inversa de alto y bajo voltaje, protección contra cortocircuitos entre espiras del transformador, protección contra fallas de apertura y cierre del cambiador de tomas y protección contra cortocircuitos completos de salida para aumentar la estabilidad del instrumento.
(5). Después de ingresar los parámetros nominales, puede medir automáticamente la relación del transformador, el valor de error y la posición de toma del cambiador de tomas. Especialmente para el cambiador de tomas con toma asimétrica, también puede medir con precisión la posición exacta del cambiador de tomas del transformador. Puede medir el cambiador de tomas con 99 puntos de toma como máximo.
(6). Adopta una pantalla LCD táctil a color de alta definición de 7 pulgadas con visualización modular. Hay indicaciones en chino para cada paso de la operación. La operación del instrumento se puede completar solo mirando las indicaciones de la pantalla LCD sin instrucciones.
(7). El instrumento tiene salida de impresión, interfaz de disco flash USB e interfaz RS232, lo que es conveniente para la oficina sin papel.
(8). Se adopta la caja de plástico de ingeniería multifuncional con resistencia al frío y a la temperatura, sellado e impermeable, resistencia a caídas y golpes para facilitar la prueba de campo.
Transformador trifásico y-d-11, combinación de voltaje 110 ± 8 × 1.25% / 10.5 transformador. Realice el cableado de acuerdo con la figura 6.
