Pruebador de transformadores OTD y DDF con pantalla táctil LCD

Name: Pruebador de transformadores OTD y DDF con pantalla táctil LCD
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: Se aplicará el método siguiente:
Price: 4,115.00 USD
Availability: InStock

Detalles del producto:

Lugar de origen:	Xi'an Shaanxi China
Nombre de la marca:	XZH TEST
Certificación:	ISO CE
Número de modelo:	Se aplicará el método siguiente:

Información detallada

Lugar de origen:

Xi'an Shaanxi China

Nombre de la marca:

XZH TEST

Certificación:

ISO CE

Número de modelo:

Se aplicará el método siguiente:

Resaltar:

High Light

Resaltar:

Prueba de transformadores LCD TFT de pantalla grande

Prueba del transformador Delta de aceite de bronceado

Tester de transformadores de factor de disipación dieléctrica

Trading Information

Cantidad de orden mínima:

1 unidad

Precio:

Negociable

Detalles de empaquetado:

embalaje de madera

Tiempo de entrega:

5-8 DÍAS LABORALES

Condiciones de pago:

T/T

Capacidad de la fuente:

3000 unidad/año

Descripción de producto

XHYS101 Probador de pérdida dieléctrica de aceite aislanteEs un instrumento especializado de alta precisión diseñado para la caracterización integral de los fluidos aislantes utilizados en equipos de energía eléctrica.Mide con precisión tres parámetros críticos de la calidad del aceite:, OTD/DDF), permittividad relativa, y resistividad de volumen de CC, proporcionando un perfil dieléctrico completo que va mucho más allá de la simple prueba de voltaje de ruptura.Integración de la tecnología avanzada de microordenadores de un solo chip, el instrumento consigue una automatización totalmente autónoma de todo el flujo de trabajo de ensayo: aumento de temperatura, mantenimiento preciso de la temperatura, muestreo de datos de alta precisión, cálculo matemático,visualización de resultados en tiempo real, impresión de informes y almacenamiento de datos a largo plazo. Con voltaje de prueba de CA de hasta 2200V y control de temperatura de 40°C a 120°C,el XHYS101 es la herramienta de diagnóstico definitiva para la evaluación del estado del aceite del transformador, análisis de envejecimiento y detección de contaminación.

Especificaciones técnicas

Parámetro	Especificación
Parámetros medidos
Rango de capacidad	5 pF y 200 pF
Rango de permisividad relativa	1.000 ¢ 30.000
Factor de pérdida dieléctrica (Tan δ) Rango	0.00001 ¢ 100
Rango de resistividad CC	2.5 MΩ·m 20 TΩ·m
Precisión de las mediciones
Permitencia relativa	± 1 × 10) % de la lectura
Factor de pérdida dieléctrica	± ((5% de la lectura ± 0,0002)
Resistividad de CC	± 10% de la lectura
Resolución
Capacidad	0.01 pF
Permitencia relativa	0.001
Factor de pérdida dieléctrica	0.00001
Tensión y temperatura de ensayo
Tensión de ensayo CA	200 2200V, ajustable de forma continua, 50 Hz
Tensión de ensayo de corriente continua	0 500 V, ajustable en continuo
Rango de temperatura	40 ∼ 120 °C
Precisión de la temperatura	± 0,5°C
Energía y suministro
Voltado de la fuente de alimentación	AC 220V ± 10 por ciento
Frecuencia de suministro de energía	Se aplicarán las siguientes medidas:
Consumo de energía	500 W

Características clave de rendimiento

Análisis completo del perfil dieléctrico¢ Mide los tres parámetros críticos de calidad del aceite en una sola prueba automatizada: factor de pérdida dieléctrica (tan δ / OTD / DDF), permittividad relativa y resistividad de volumen de CC.Este conjunto de datos completo permite evaluar el envejecimiento del petróleo, la contaminación por compuestos polares, la entrada de humedad y el contenido de partículas conductoras, muy por encima de lo que puede revelar una simple prueba de BDV.
Automatización totalmente desatendidaEl microordenador integrado de un solo chip controla automáticamente todo el flujo de trabajo: aumento de la temperatura hasta el objetivo, mantenimiento térmico preciso en el punto de ajuste, muestreo de datos de alta resolución,Computación en tiempo real, y resultados de salida.
Control de la temperatura en un amplio rangoEl calentamiento de precisión de 40°C a 120°C con una precisión de ±0,5°C permite la caracterización dieléctrica dependiente de la temperatura.La medición del tan δ a temperaturas elevadas revela una degradación del aceite que puede no ser evidente a temperatura ambiente..
Voltado de ensayo doble CA/CC¢ Salida de CA ajustable continuamente (2002200V, 50Hz) para la medición de la pérdida dieléctrica y la permittividad, más salida de CC (0500V) para la determinación de la resistividad de volumen.
Medición de la resistencia ultra anchaEl rango de resistividad de CC de 2,5 MΩ·m a 20 TΩ·m cubre todo el espectro, desde el aceite muy contaminado hasta el fluido aislante prístino.
Pantalla táctil LCD de alta resoluciónLa pantalla LCD TFT grande con interfaz táctil proporciona una visualización clara de los datos de medición y los resultados de diagnóstico, con almacenamiento de datos incorporado para tendencias a largo plazo.

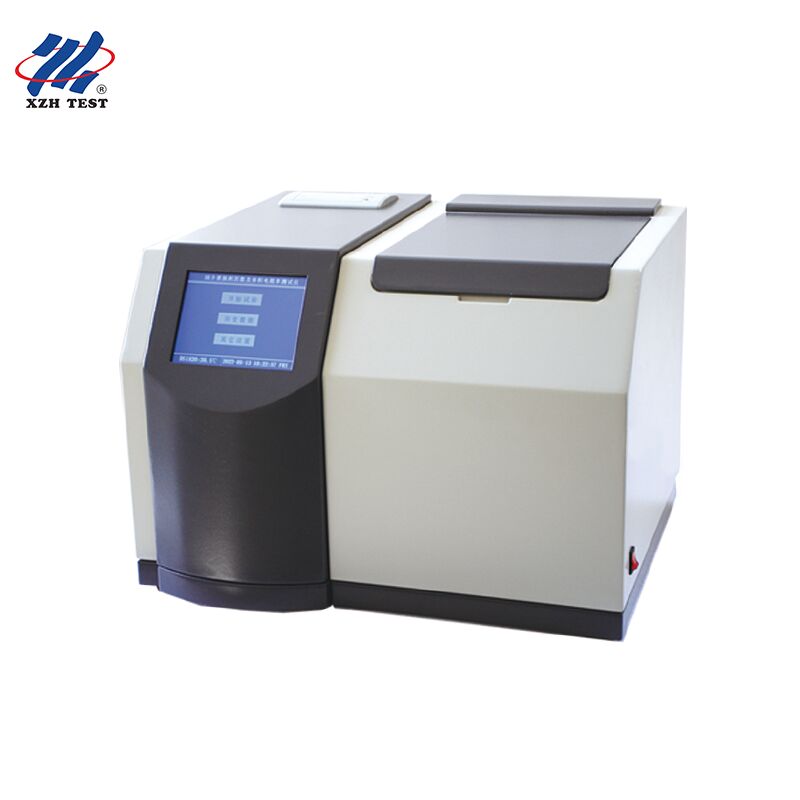

Imagen del producto

XHYS101 Insulating Oil Dielectric Loss Tester

Guía de solución de problemas

Número A: "cortocircuito de la taza de electrodo"
Compruebe si las ranuras de posicionamiento de los electrodos interno y externo están alineadas y verifique que el electrodo interno no esté suelto.

El número B: "Por favor, realice calibración de la taza vacía" se muestra
Se requiere cuando la capacitancia del vaso vacío está fuera de los 60±5 pF. Causas posibles: a) electrodos colocados incorrectamente; b) vaso de aceite no limpio. Las impurezas entre electrodos requieren una limpieza exhaustiva.

Problema C: el zumbido suena 5 veces y el instrumento vuelve a la interfaz de encendido
(a) Verificar que la capacidad de la copa vacía esté dentro del rango de 60±5 pF. (b) Comprobar que la copa de aceite esté correctamente colocada y que no se produzca ninguna descarga.

Problema D: el tiempo electroquímico de resistividad de CC permanece fijo en 60 segundos
Compruebe si el reloj interno del instrumento funciona correctamente; ajuste el reloj si es necesario.

Problema E: el dígito menos significativo del parámetro de voltaje fijo no es cero
Utilice la tecla [Reducir] para bajar el valor de voltaje establecido, y luego use la tecla [Incrementar] para ajustar al valor deseado.

Preguntas frecuentes

P1: ¿Este probador es adecuado para especialistas en monitoreo del estado del aceite de transformador?

Sí, el XHYS101 es el instrumento definitivo para los programas de monitoreo del estado del aceite que van más allá de las pruebas básicas de voltaje de avería.este instrumento mide tan δ (factor de pérdida dieléctrica) y la resistividad de CC parámetros que revelan la degradación del aceite en etapa temprana por oxidación, estrés térmico y acumulación de contaminantes polares.Los especialistas en monitoreo de condiciones pueden rastrear estos parámetros a lo largo del tiempo para predecir la vida útil restante del petróleo y construir presupuestos de reemplazo de petróleo basados en evidencia.

P2: ¿Pueden los laboratorios de investigación de alto voltaje usar esto para la caracterización de materiales?

Laboratorios de investigación desarrollando nuevos fluidos aislantes ésteres sintéticos, ésteres naturales, nanofluidos,Los dieléctricos y los dieléctricos mezclados requieren instrumentos capaces de una caracterización dieléctrica precisa a través de la temperatura.El rango de 40-120 °C de XHYS101 ∆ con una precisión de ± 0,5 °C y una precisión de ± 5% tan δ proporciona datos de calidad de publicación.La medición de la resistividad de CC hasta 20 TΩ·m es particularmente valiosa para caracterizar fluidos sintéticos ultrapuros utilizados en aplicaciones de HVDC.

P3: ¿Cómo sirve a las empresas de análisis de fallas forenses eléctricas?

Cuando los transformadores fallan, los investigadores forenses necesitan determinar la causa raíz y la condición del aceite es la evidencia clave.el bronceado elevado δ con baja resistividad indica contaminación conductiva por arcoEn el caso de las mediciones de temperatura, se puede observar que la temperatura de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie.proporcionar pruebas forenses completas para reclamaciones de seguros y apoyo en litigios.

P4: ¿Es apropiado para los consultores en extensión de vida útil de transformadores y gestión de activos?

Los consultores de gestión de activos que asesoran sobre la prórroga de la vida útil de los transformadores frente a las decisiones de reemplazo necesitan datos objetivos para justificar recomendaciones multimillonarias.Las mediciones de pérdida dieléctrica y resistividad del XHYS101 ′ proporcionan los datos de estado del aceite granular necesarios para modelar la vida útil restante. Tan δ tendencia a temperatura elevada revela la degradación del papel de aislamiento que se correlaciona con el grado de polimerización (DP) el estándar de oro para la evaluación de la vida del transformador.

P5: ¿Pueden los especialistas en recuperación de petróleo utilizar esto para verificar la eficacia del tratamiento?

Las empresas de recuperación de petróleo que procesan el aceite de transformador usado mediante filtración, desgasificación y tratamiento de arcilla deben demostrar que el aceite recuperado cumple con las especificaciones.El XHYS101 proporciona el perfil dieléctrico completo antes y después: la medición inicial cuantifica el grado de contaminación y la medición posterior a la recuperación verifica la restauración a límites aceptables.Esta mejora documentada justifica la inversión en recuperación y proporciona garantía de calidad de que el aceite recondicionado funcionará de manera fiable en el servicio.
