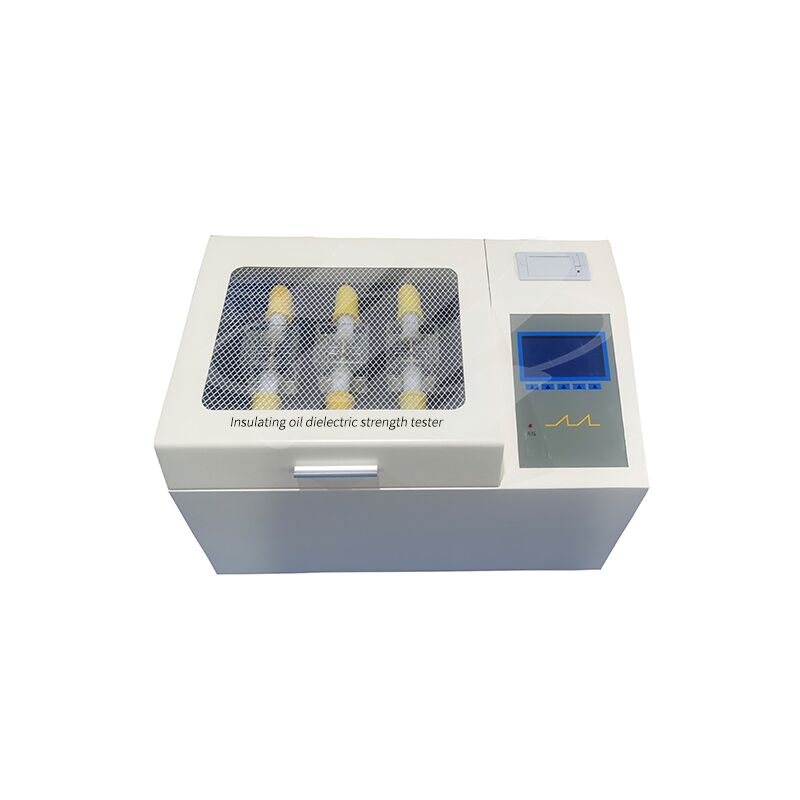

Probador BDV de 1,5 kVA completamente automático para aceite de transformador

XHYY102S

En sistemas de energía, sistemas ferroviarios, plantas petroquímicas a gran escala y empresas mineras, existe una vasta gama de equipos eléctricos, la mayoría de los cuales utilizan aislamiento sumergido en aceite para el aislamiento interno. La prueba de rigidez dieléctrica del aceite aislante es un elemento de inspección rutinaria obligatoria. Para satisfacer las demandas del mercado, nuestra empresa ha investigado, desarrollado y fabricado de forma independiente una serie de comprobadores de rigidez dieléctrica de aceite aislante que cumplen con la norma nacional GB/T507-2002, la norma industrial DL429.9-91 y la última norma de la industria eléctrica DL/T846.7-2004. Centrado en un microordenador de un solo chip, este instrumento permite la automatización completa del proceso de prueba. Cuenta con alta precisión de medición, mejora significativamente la eficiencia del trabajo y reduce en gran medida la intensidad de trabajo del personal operativo.

Funciones y características principales

Características del instrumento

1. El instrumento está controlado por un microordenador de un solo chip de gran capacidad, y el trabajo es estable y confiable;

2. El instrumento está equipado con funciones de visualización de temperatura, humedad y reloj, y tiene una función de alarma de conexión a tierra para recordar a los clientes que presten atención a la seguridad;

3. Se instala un circuito de vigilancia de amplio rango en el instrumento para evitar bloqueos;

4. Una variedad de opciones de operación, el programa del instrumento tiene dos métodos estándar nacionales de GB1986 y GB2002 y operaciones autodefinidas, que pueden adaptarse a varias opciones de diferentes usuarios;

5. La copa de aceite del instrumento está moldeada por fundición única de vidrio especial, lo que evita la aparición de fenómenos de interferencia como fugas de aceite;

6. El diseño único de muestreo de terminal de alto voltaje del instrumento permite que el valor de prueba entre directamente en el convertidor A/D, evitando el error causado en el circuito analógico y haciendo que el resultado de la medición sea más preciso;

7. El instrumento tiene funciones de protección contra sobrecorriente, sobretensión, cortocircuito y otras, y tiene una fuerte capacidad antiinterferencia y buena compatibilidad electromagnética;

Indicadores técnicos

1. Capacidad del amplificador 1.5 kVA

2. Velocidad de aumento 2.0 kV/s, 2.5 kV/s, 3.0 kV/s, 3.5 kV/s cuatro opcionales

                 Error 0.2kV/s

3. Voltaje de salida 0～80 kV (opcional)

4. Precisión del voltaje ± (2% de la lectura + 2 dígitos)

5. Tasa de distorsión de la potencia <1%

6. Brecha de electrodo estándar 2.5 mm

7. Número de pruebas 6 veces (1-6 veces opcional)

8. Tiempo de espera 5 minutos (1-9 minutos opcional)
