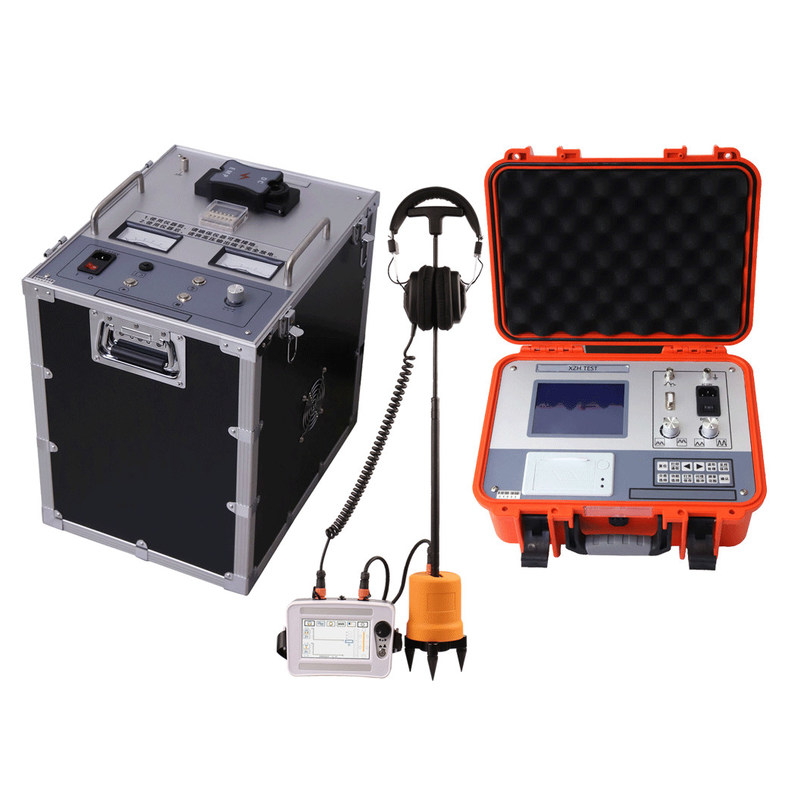

Sistema localizador de fallas en cables de baja tensión

Name: Sistema localizador de fallas en cables de baja tensión
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-4Z+XHGG501B+XHDD503C
Price: 15500 USD
Availability: InStock

Detalles del producto:

Place of Origin:	Shaanxi
Nombre de la marca:	XZH TEST
Certificación:	CE
Model Number:	XHHV535-4Z+XHGG501B+XHDD503C

Información detallada

Place of Origin:

Shaanxi

Nombre de la marca:

XZH TEST

Certificación:

Model Number:

XHHV535-4Z+XHGG501B+XHDD503C

Resaltar:

High Light

Resaltar:

Sistema de localización de fallas de cable subterráneo

Sistema de localización de fallas de cable subterráneo preciso

Trading Information

Minimum Order Quantity:

1unit

Precio:

Price Negotiable

Packaging Details:

wooden packaging

Tiempo de entrega:

5 a 8 días hábiles

Payment Terms:

T/T

Supply Ability:

500 units per month

Descripción de producto

Descripción del producto

El sistema portátil XZH TEST para localización de fallas en cables está diseñado para:

★Generador de impulsos de alto voltaje: El generador de impulsos de alto voltaje XHHV535-4Z de 2450J viene acompañado de un interruptor de niveles de sobretensión que permite alcanzar la energía máxima de impulso de sobretensión a 32 kV. Cuenta con sistemas de garantía de seguridad para el operador y proporciona una solución técnica fiable e integral para fallas en cables de bajo y medio voltaje.

★Prelocalizador de fallas en cables: XHGG501B El probador de fallas en cables es adecuado para medir fallas de baja resistencia, cortocircuito, circuito abierto, así como fallas de fuga de alta resistencia y sobretensión de alta resistencia en cables de alimentación, cables coaxiales de alta frecuencia, cables telefónicos, cables de alumbrado público y cables enterrados de diversos materiales con diferentes secciones transversales y diferentes medios. Excelente sistema de gestión de cables con generación automática de informes de prueba.

★ Localizador de fallas en cables: El XHDD503C utiliza el principio de sincronización acústico-magnética de captación de vibraciones e inducción electromagnética para determinar la ubicación específica del punto de falla del cable. Con la ayuda de un generador de impulsos de alto voltaje, el punto de falla se descarga y se produce un destello. Los fenómenos físicos como las ondas de vibración, las ondas sonoras y las ondas electromagnéticas generadas por la descarga de destello del punto de falla son recogidos por la sonda dedicada del instrumento de posicionamiento. Después del procesamiento inteligente por el host, se muestra la distancia de la falla y el sonido de la falla de salida. Finalmente, la ubicación precisa del punto de falla se juzga por el oído y la vista del probador. Es decir, se completa la tarea de posicionamiento preciso del punto de falla del cable "directamente sobre el cable, dentro del rango de medición aproximado". Generador de sobretensión de alto voltaje XHHV535-4Z

Voltaje de impulso:

0~35kV (predeterminado 0~28kV)Divisor de alto voltaje:
Clase 1.5Condensador incorporado:
4μFPotencia de descarga:
0~2450 J (predeterminado 0~1568 J)Polaridad del voltaje de salida:
polaridad negativaPotencia de impacto:
400WProtección contra sobretemperatura:
85ºCFuente de alimentación de trabajo:
-25-65ºC; Humedad relativa: ≤90%Temperatura ambiente:
-20~+50ºCPrelocalizador de fallas en cables XHGG501B

El prelocalizador de fallas en cables es adecuado para medir fallas de baja resistencia, cortocircuito, circuito abierto, fuga de alta resistencia y sobretensión de alta resistencia en cables de alimentación, cables coaxiales de alta frecuencia, cables telefónicos locales, lámparas de calle y cables enterrados de diversos materiales con diferentes secciones transversales y diferentes medios.
• Pantalla LCD industrial de 5.7 pulgadas
l Paso banda: 100Hz~1600Hz.Control centralizado de un solo chip, modo de operación con botones, fuerte capacidad antiinterferencias;• Con funciones de alcance, medición de velocidad, resistencia y otras;
• Miniimpresora e integración del host, puede imprimir formas de onda de prueba e informe de prueba en cualquier momento
• Muestreo continuo automático, nunca se pierde ninguna forma de onda de descarga
l Paso banda: 100Hz~1600Hz. Método de prueba: muestreo de sobretensión, muestreo de impulso de bajo voltaje
l Paso banda: 100Hz~1600Hz. Amplitud del impulso: 100Vpp
l Paso banda: 100Hz~1600Hz. Ancho del impulso: 0.1uS y 2uS •
l Paso banda: 100Hz~1600Hz.•
l Paso banda: 100Hz~1600Hz.(DL/T849.1-2004 especifica no más de ±(1%L+20)m, donde: L es la longitud del cable)
l Paso banda: 100Hz~1600Hz. Fuente de alimentación: fuente de alimentación de CC incorporada de 24V/7Ah, puede funcionar continuamente durante 6 horas.
l Paso banda: 100Hz~1600Hz.Localizador de fallas en cables XHDD503C
Ancho de banda del canal de sonido
l Paso banda: 100Hz~1600Hz.l Paso bajo: 100Hz~300Hz.l Paso alto: 160Hz~1600Hz.

l Paso banda: 200Hz~600Hz.

Ajuste de canal:
8 niveles de sonido, magnético y voltaje.
Salida de sonido:
Ganancia: 16 niveles (0-112dB), Impedancia: 350Ω
Rango de detección:
0.00-99.99ms, 75mV-75VPrecisión de detección:
Posicionamiento: ≤0.1m; Trayectoria: ≤0.5mFuente de alimentación de trabajo:
Batería de litio estándar 4*18650.Tiempo de espera:
más de 8 horasTemperatura ambiente:
-25-65ºC; Humedad relativa: ≤90%
