Sistema portátil imprescindible para la localización de fallas en cables para la detección de aislamiento de cables de energía

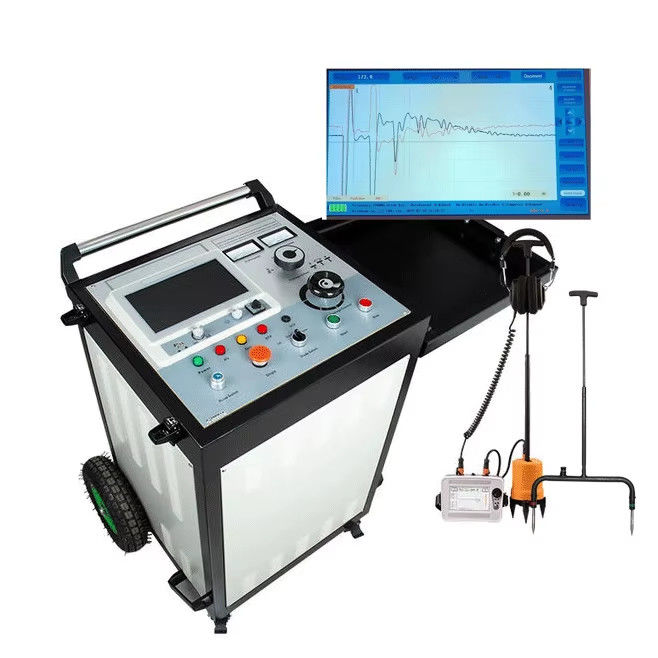

El sistema de localización de fallas de cable XHHV535-2TSB se utiliza para detectar la falla principal de aislamiento de cables de alimentación con niveles de voltaje de 35 kV e inferiores y calibrar la longitud del cable. Este sistema consta de dos partes: un comprobador de fallas de cable y un generador de impulsos de alto voltaje.El comprobador de fallas de cable adopta una interfaz de software de operación simple, control centralizado por un microordenador de un solo chip, operación táctil y una batería de iones de litio de gran capacidad incorporada. Es estable, confiable y fácil de usar. Se utiliza una fuente de alimentación y un sistema de alimentación independientes para evitar interferencias de la fuente de alimentación durante la descarga por impacto.
Este sistema de prueba de fallas de cable es adecuado para fallas de baja resistencia, cortocircuito, circuito abierto y rotura de cables de cables de alimentación, cables coaxiales de alta frecuencia, cables de alumbrado público y cables subterráneos de diversos materiales con diferentes secciones transversales y diferentes medios, así como fugas de alta resistencia y fallas de sobretensión de alta resistencia.
Parámetros técnicos

El voltaje de sobretensión HV

• Frecuencia de muestreo: 1MHz~400MHz;

• Amplitud de pulso de bajo voltaje: 300V±15%;
• Rango de medición de distancia: ≥120km;
• Rango de prueba: 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km;
• Ancho de pulso: 0.15uS/0.30uS/0.60uS/1.20uS/2.4uS/5.0uS/7.5uS/10uS;
• Resolución mínima: 0.07m;
• Área ciega de prueba: ≤10m;
• Error de medición: ≤±(0.5%×L+1m), L es la longitud del cable;
• Fuente de alimentación de trabajo: batería de litio incorporada de 10.4AH; el tiempo de carga es de aproximadamente 2 horas, el tiempo de trabajo es de 5 horas

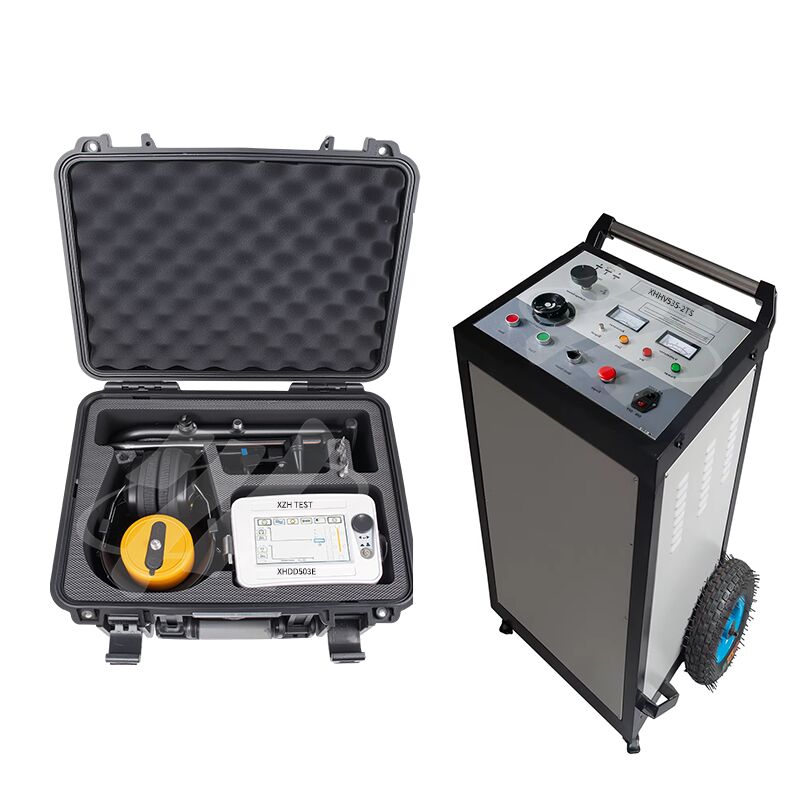

Localizador de fallas de cable XHDD503E

El localizador de fallas de cable XHDD503E utiliza el principio de sincronización acústico-magnética de la captación de vibraciones y la inducción electromagnética para determinar la ubicación específica del punto de falla del cable. Con la ayuda de un generador de impulsos de alto voltaje, el punto de falla se enciende y se descarga. Los fenómenos físicos como las ondas de vibración, las ondas sonoras y las ondas electromagnéticas generadas por la descarga de sobretensión del punto de falla son recogidos por la sonda dedicada del instrumento de posicionamiento. Después del procesamiento inteligente por parte del host, se muestra la distancia de la falla y el sonido de la falla de salida. Finalmente, la ubicación precisa del punto de falla se juzga por la audición y la visión del probador. Es decir, la tarea de posicionamiento preciso del punto de falla del cable "directamente encima del cable, dentro del rango de medición aproximada" se completa.

El localizador de fallas de cable XHDD503E es adecuado para fallas de baja resistencia, cortocircuito, circuito abierto y rotura de cables de varios
cables de alimentación, cables coaxiales y cables y alambres de bajo voltaje con diferentes niveles de voltaje, diferentes secciones transversales y
diferentes medios, así como fugas y fallas de sobretensión de alta resistencia.
Parámetros principales:

Ancho de banda del canal de sonido

l Paso total: 100Hz~1600Hz.
l Paso bajo: 100Hz~300Hz.
l Paso alto: 160Hz~1600Hz.
l Paso de banda: 200Hz~600Hz.
Ajuste de canal: 8 niveles de sonido, magnético y voltaje.
Salida de sonido: Ganancia: 16 niveles (0-112dB), Impedancia: 350Ω
Rango de detección: 0.00-99.99ms, 75mV-75V
Precisión de detección: Posicionamiento: ≤0.1m; Voltaje de paso: ≤0.5m; Trayectoria: ≤0.5m
Fuente de alimentación de trabajo: batería de litio estándar 4*18650.
Tiempo de espera: más de 8 horas
Temperatura ambiente: -25-65℃; Humedad relativa: ≤90%
Dimensiones de volumen: 428L×350W×230H
Peso total: 7 kg
