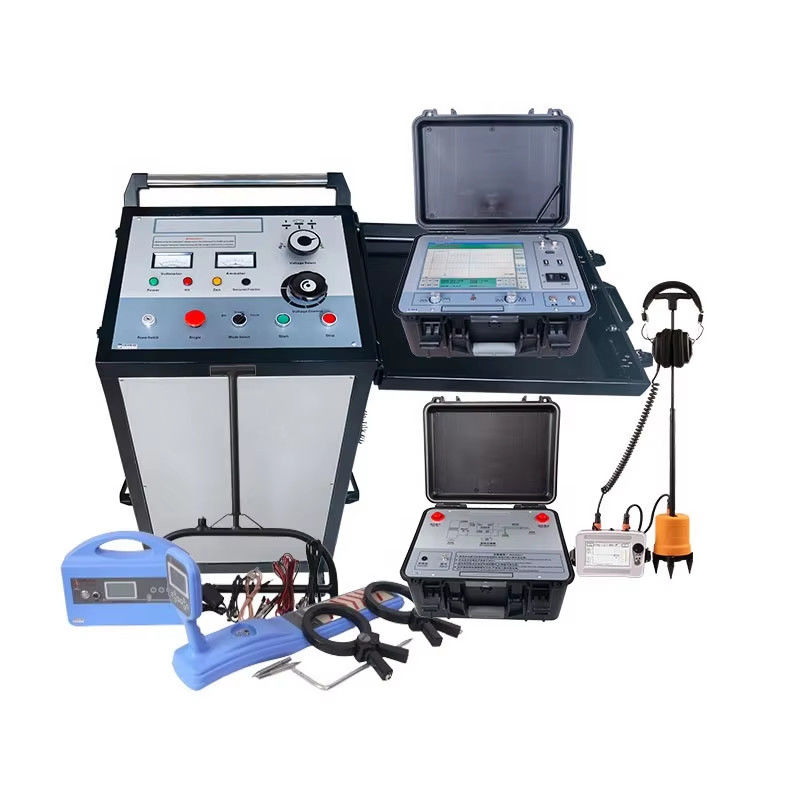

XZH Sistema portátil de localización de fallas en el cable XHGG502+XHDD503D+XHGX507+XHHV535-4TS
El conjunto de equipos se utiliza para detectar con precisión y rapidez el fallo de aislamiento principal de los cables de alimentación con niveles de voltaje de 35 KV o menos; calibrar la longitud del cable;Detecta con precisión la dirección y la profundidad del cable enterrado.
★Pre-localización de fallas en el cable: con el reflectómetro XHGG502 basado en el método de reflexión por impulsos de bajo voltaje (TDR) y el método de desintegración (flashover) de alto voltaje (DECAY),Método de reflexión de arco de impulso múltiple (ARC).
★ rastreo de la trayectoria del cable, detección de profundidad enterrada: el localizador de tuberías de cable XHGX507 es un localizador totalmente digital con una pantalla clara y un posicionamiento confiable.lo que lo convierte en el localizador de tuberías más fácil de usar disponible hoy en día.
Alimentado por una batería recargable, también puede mostrar la profundidad y la corriente del cable.
507 es un probador de fallas de cable multifuncional, que se puede utilizar para la ubicación de fallas de cable, identificación, pruebas integrales de trayectoria y profundidad.
★Ubicación exacta del punto de falla del cable: XHDD503D utiliza el método de sincronización acústica-magnética, equipado con generador de oleaje de 2048 J y receptor de señal digital inteligente.
El sistema portátil de localización de fallos de cable está configurado con el localizador de fallos de cable ARC extraíble con un brillo ultra alto, pantalla LCD grande de 12,1 ′′ con control táctil,hacer que el proceso de pre-localización de fallas sea rápido, fácil y eficiente.
El generador de sobretensiones de alto voltaje 2048 J XHHV535-4TS está acompañado de un interruptor de niveles de sobretensiones que permite alcanzar la energía máxima de impulso de sobretensiones a 8, 16 y 32 kV.
Cuenta con sistemas de garantía de la seguridad del operador y proporciona una solución técnica fiable e integral para las fallas de los cables de baja y media tensión.
|
Métodos de preubicación |
Método de pulso de bajo voltaje |
|
|
ARC (múltiples disparos) |
|
|
Método de transición de alta tensión: ICE (método de corriente de impulso)DECAY (método de desintegración del voltaje) |
|
Muestra |
12Control por ordenador de grado industrial de 1 pulgada, modo de operación táctil |
|
El sistema |
Windows operando, super gestión de cables, generación automática de informes de prueba. |
|
Función |
Velocidad, resistencia, medición de la distancia |
|
Tasa de muestreo de datos |
60MHz, 120MHz, 240MHz y 400MHz |
|
Amplitud del pulso |
El valor de las emisiones de CO2 |
|
Ancho del pulso |
0.1uS y 2uS |
|
Distancia de medición |
≥ 68Km |
|
Resolución de lectura |
0.1m |
|
Precisión del ensayo |
< 0,5 m |
|
Elección de la longitud del cable |
La velocidad de la corriente de corriente es la velocidad de la corriente de corriente de corriente de corriente. |
|
El acoplador de pulso soporta la tensión |
35 kV de corriente continua |
|
Zona ciega de ensayo |
- No, no lo sé. |
|
Almacenamiento de datos |
Con la función de almacenar formas de onda de ensayo masivas |
|
Fuente de alimentación |
Batería de litio recargable incorporada, puede trabajar continuamente durante más de 4 horas después de estar completamente cargada. |
|
Comunicación |
Con interfaz USB de la impresora estándar |
|
Condiciones de trabajo |
Temperatura -25°C+65°C, humedad relativa del 85%, presión atmosférica de 750±30 mmHg; |
|
Volumen y peso |
Las pruebas de fallas de los cables son de 430 × 380 × 220 mm-8 kg.
El acoplador de pulso es 430 x 380 x 220 mm 7 kg. |
| -25°C-40°C, humedad 5-90%RH, altitud <4500m. |
Muestra |
LCD a color de 5 pulgadas, resolución 1024*600, con función táctil |
| El sistema |
Las ondas acústicas y magnéticas se muestran en la pantalla al mismo tiempo, y la diferencia de tiempo entre las ondas acústicas y magnéticas es
se calcula automáticamente y se muestra el valor. |
| Modo de reducción del ruido de fondo (BNR) |
filtra eficazmente el ruido de interferencia ambiental |
| Aceleración y disparador ajustables |
El valor de ganancia (0-7) de la señal acústica y de la señal magnética se puede ajustar y el umbral de activación (0-100) puede ser
ajustado manualmente, que es más conveniente para el punto fijo |
| Canal de sonido |
Todo el paso: 100Hz ~ 1500Hz.
Bajo paso: 100 Hz ~ 400 Hz.
Alto paso: 150 Hz ~ 1500 Hz.
Banda de transmisión: 200 Hz ~ 600 Hz. |
| Precisión de punto fijo |
0.1m |
| Fuente de alimentación |
Batería recargable de iones de litio, tiempo de uso continuo > 8 horas, cargador: entrada AC220V±10%, 50Hz; salida nominal 8,4V, 1A.
Tiempo de carga: < 6 horas |
| Volumen y peso |
Casilla de protección de PVC: 479X387X210, 7KG |
| Condiciones de uso |
-25°C-40°C, humedad 5-90%RH, altitud <4500m. |
| Rastreamiento de la ruta del cable-XHGX507 |
Composición principal |
Transmisor, receptor, abrazadera transmisora, abrazadera receptora, marco A |
| Función |
Detectar la dirección y profundidad precisas de los cables subterráneos y localizar los circuitos abiertos, cortocircuitos y fallas de la vaina encables (puede encontrar fallas de aislamiento de hasta 2MΩ a tierra) e identificar cables. |
| Fuente de alimentación |
Tanto el transmisor como el receptor con batería recargable de 8,4 V, sin necesidad de red eléctrica durante el ensayo |
| Muestra |
Localizador totalmente digital, pantalla gráfica, sin necesidad de auriculares durante las pruebas, posicionamiento confiable.
con función de retroiluminación para adaptarse al funcionamiento nocturno |
| Método de conexión de transmisión de señal del transmisor |
Método de conexión directa, método de acoplamiento, método de inducción |
| Modo de funcionamiento del receptor |
el método de valle (modo de valor cero), el método de cresta (modo de pico), el método de voltaje paso a paso y el método de corriente de sujeción (marco A) |
| Frecuencia de trabajo del transmisor |
Baja frecuencia (815 Hz), frecuencia intermedia (8 kHz), alta frecuencia (33 kHz), radiofrecuencia (83 kHz) |
| Frecuencia de trabajo del receptor |
frecuencia baja (815 Hz), frecuencia intermedia (8 kHz), alta frecuencia (33 kHz), frecuencia de radio (83 kHz), 50 Hz |
| Obtener el control |
Ajuste manual, rango dinámico es de 100 dB |
| Profundidad máxima de detección |
Entre 5 y 8 metros |
| Temperatura de trabajo |
-10°C+55°C |
| Protección del transmisor |
Protección automática contra la sobrecorriente y el sobrecalentamiento |
| Peso y volumen |
Cuadro de protección exterior: 720*435*210, 14KG |
| Generador de sobretensiones de alto voltaje XHHV535-4TS |
Niveles de tensión de sobretensiones y ajustelas franjas |
Nivel 1: 0-8KV
Nivel 2: entre 0 y 16 KV
Nivel 3: 0-32KV |
| Cambiar los niveles de tensión de sobretensiones |
Manual de trabajo |
| Tipo de ajuste de tensión |
Continuidad |
| Indicación |
Medición de tensión lateral de alta tensión, indicación de tensión y corriente de salida en tiempo real |
| Energía de sobretensiones en cada nivel |
Hasta el año 2048J |
| Modo de funcionamiento |
Disponibilidad para la descarga de energía de la unidad de alimentación (incluida la unidad de alimentación) |
| Intercambio de modos de funcionamiento |
Manual de trabajo |
| Tiempo de impacto |
aproximadamente 5 segundos para el impacto automático, tiempo de control arbitrario para el impacto manual |
| Potencia de impacto |
2 KVA |
| Condensador incorporado |
El valor de las emisiones de CO2 de los combustibles renovables a partir de los combustibles renovables a partir de los combustibles renovables a partir de los combustibles renovables a partir de los combustibles renovables a partir de los combustibles renovables a partir de los combustibles renovables. |
| Protección segura |
Con función de protección contra arranque cero, segura y fiable |
| Acta de aprobación |
Diseño único de medición de alto voltaje, en el estado de parada, descargará automáticamente la capacidad interna del dispositivo |
| Potencia de trabajo |
AC 220V ± 10% 50Hz ± 2Hz (se pueden personalizar otros voltajes y frecuencias) |
| Pruebas de tensión de corriente continua |
Ajuste de voltaje de salida y
rango de indicación 0-32KV, rango de indicación de corriente de salida 0-20A |
| Corriente de combustión |
50mA. Cuanto más bajo el voltaje, mayor la corriente. |
| Cables de conexión |
Cable de salida de alta tensión: 5m, cable de alimentación: 3m Cable de conexión a tierra de protección: 5m, cable de alimentación 2,5m |
| Seguridad |
Protección contra el sobrevoltado, el sobrecorriente y el sobrecalentamiento.
Descarga automática después del funcionamiento. |
| Calificación de protección |
No inferior a IP54 |
| Potencia de trabajo |
AC 220V±10% 50Hz±2Hz ((otros voltajes y 60Hz opcionales) |
| Dimensiones (mm) |
Las demás partidas de las máquinas de la categoría 84 |
| Peso total |
Alrededor de 120 kg. |
Podemos proporcionar una solución técnica personalizada de esquemas de localización de fallas de cables LT MT HT para usted.
