Testador de transformadores portátiles con interfaces inalámbricas para el procesamiento de XHBX1501

Name: Testador de transformadores portátiles con interfaces inalámbricas para el procesamiento de XHBX1501
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: Se trata de un sistema de control de la calidad.
Price: 4,115.00 USD
Availability: InStock

Detalles del producto:

Lugar de origen:	Xi'an Shaanxi China
Nombre de la marca:	XZH TEST
Certificación:	ISO CE
Número de modelo:	Se trata de un sistema de control de la calidad.

Información detallada

Lugar de origen:

Xi'an Shaanxi China

Nombre de la marca:

XZH TEST

Certificación:

ISO CE

Número de modelo:

Se trata de un sistema de control de la calidad.

Resaltar:

High Light

Resaltar:

Prueba de transformador de interfaz Bluetooth inalámbrica

Equipo de ensayo de transformadores de interfaz Wi-Fi inalámbrica

Analisador de transformadores portátil

Trading Information

Cantidad de orden mínima:

1 juego

Detalles de empaquetado:

embalaje de madera

Tiempo de entrega:

5-8 DÍAS LABORALES

Condiciones de pago:

T/T

Capacidad de la fuente:

3000 unidad/año

Descripción de producto

Analizador de Deformación de Devanados de Transformador XHBX1501 es un instrumento portátil de Análisis de Respuesta en Frecuencia (FRA) controlado por PC, diseñado para la detección no destructiva de fallas mecánicas internas en transformadores de potencia con tensiones nominales de 63 kV a 500 kV. Cada devanado de transformador posee una firma de respuesta en frecuencia única determinada por sus parámetros de capacitancia distribuida (Ci) e inductancia (Li). Los eventos que desplazan físicamente los devanados — como fallas de cortocircuito, impactos de transporte o fuerzas electromagnéticas — alteran estas firmas. El XHBX1501 emplea una arquitectura de portátil más microcontrolador para mediciones de alta precisión, transmitiendo datos a través de Bluetooth o Wi-Fi a una PC compañera que procesa automáticamente los resultados, genera informes profesionales en formato Word y archiva firmas de referencia para el seguimiento de la condición a largo plazo. Su capacidad de medición de doble modo — combinando métodos de barrido de frecuencia lineal y barrido de frecuencia segmentado — garantiza la compatibilidad tanto con las prácticas de la industria china establecidas como con las emergentes.

XH1501 vs Serie XH1502: El XHBX1501 es la configuración inalámbrica controlada por PC que ofrece conectividad Bluetooth/Wi-Fi, barrido de doble modo (lineal + segmentado) y generación automática de informes Word. El XHBX1502 es la configuración independiente con pantalla táctil, LCD incorporado, barrido basado en DDS y salida de señal de ±20V más alta.

Especificaciones Técnicas

Parámetro	Especificación
Rendimiento de Medición
Repetibilidad de Prueba en Fase	99.9%
Precisión de Frecuencia de Escaneo	0.005%
Muestreo Analógico a Digital	A/D de alta velocidad de doble canal y 16 bits
Visualización de Escala de Frecuencia	Lineal y logarítmica (seleccionable por el usuario)
Características de la Señal
Amplitud de Salida de Señal	±20 V (ajustable por software, pico máximo ±10V)
Impedancia de Salida de Señal	50 Ω
Impedancia de Entrada de Señal	1 MΩ
Conectividad y Datos
Interfaces Inalámbricas	Bluetooth + Wi-Fi (inalámbrico dual)
Arquitectura de Control	PC portátil + microcontrolador (MCU)
Formato de Informe	Documentos generados automáticamente
Modos de Barrido	Barrido lineal + barrido segmentado (doble modo)
Aplicación y Físico
Clasificación de Transformador Aplicable	63 kV – 500 kV
Carcasa	Caja de instrumento de aleación de aluminio (roja)
Portabilidad	Diseño compacto y ligero para despliegue en campo

Características Clave de Rendimiento

Conectividad Inalámbrica Dual — Las interfaces simultáneas Bluetooth y Wi-Fi proporcionan una transmisión de datos inalámbrica flexible al portátil de control, eliminando las conexiones de cable entre el instrumento y la PC para una configuración de espacio de trabajo de subestación más segura y ordenada.
Barrido de Frecuencia de Doble Modo — Combina capacidades de medición de barrido de frecuencia lineal y barrido de frecuencia segmentado en un solo instrumento, garantizando la compatibilidad con los dos enfoques técnicos principales adoptados actualmente en la industria eléctrica china. Los usuarios pueden seleccionar el modo óptimo para cada escenario de prueba.
Arquitectura Controlada por PC con Precisión de MCU — El control del portátil emparejado con un microcontrolador dedicado de un solo chip combina la precisión de medición del hardware integrado con las capacidades de procesamiento, almacenamiento y visualización de datos de una PC completa, lo que permite un análisis comparativo complejo sin las limitaciones de la pantalla del instrumento.
Informes Profesionales Generados Automáticamente — El software compañero analiza automáticamente los resultados de las pruebas y genera documentos electrónicos completos en formato, incluyendo gráficos de respuesta en frecuencia, análisis de desviación y conclusiones de diagnóstico, listos para su distribución inmediata como registros de puesta en marcha o informes de mantenimiento.
A/D de Alta Velocidad de Doble Canal y 16 Bits — El muestreo analógico a digital de alta resolución captura cambios sutiles en la forma de onda; incluso los eventos de conmutación del cambiador de tomas producen variaciones de curva claramente visibles durante las pruebas in situ, proporcionando confirmación en tiempo real de la sensibilidad de la medición.
Pantalla de Frecuencia Lineal/Logarítmica Seleccionable — El eje de frecuencia horizontal admite escalado lineal y logarítmico, lo que permite a los usuarios elegir el modo de visualización que mejor resalte las regiones de frecuencia más relevantes para sus objetivos de diagnóstico.
Amplitud de Señal Ajustable por Software — La amplitud de la señal de salida se controla a través de software con una amplitud pico máxima de ±10V, lo que permite optimizar los niveles de excitación para diferentes tamaños de transformadores y configuraciones de devanados.
Diagnóstico Independiente de Referencia — Incluso sin datos históricos de respuesta en frecuencia de un transformador conocido como saludable, el análisis comparativo de espectros entre bobinas defectuosas y saludables permite la evaluación de fallas. Los datos originales de frecuencia del devanado, cuando están disponibles, mejoran significativamente el seguimiento del rendimiento a largo plazo y la planificación del mantenimiento predictivo.

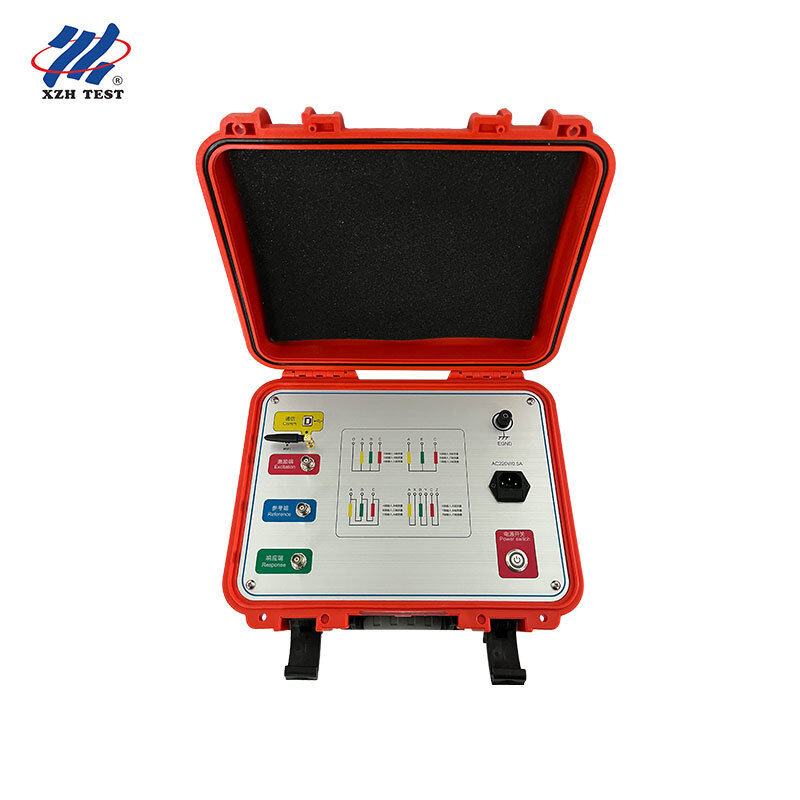

Imagen del Producto

XHBX1501

Preguntas Frecuentes

P1: ¿Es este analizador adecuado para proveedores de servicios de pruebas y diagnóstico de campo móvil?

Sí, el XHBX1501 está diseñado específicamente para proveedores de servicios de diagnóstico móvil que viajan a múltiples subestaciones de clientes. La arquitectura basada en portátil significa que los técnicos de campo pueden llevar un portátil estándar para controlar el instrumento en todos los sitios de clientes, sin necesidad de aprender una interfaz de instrumento propietaria. La conectividad inalámbrica Bluetooth/Wi-Fi elimina los peligros de tropiezo con cables en el espacio de trabajo de la subestación, mientras que los informes Word generados automáticamente producen documentación profesional lista para el cliente en el momento. La capacidad de barrido de doble modo garantiza la compatibilidad independientemente del estándar de la industria china que siga un cliente en particular.

P2: ¿Puede este instrumento admitir monitoreo remoto con recolección de datos inalámbrica?

Absolutamente. Las interfaces inalámbricas duales del XHBX1501 (Bluetooth + Wi-Fi) permiten escenarios de implementación flexibles que los instrumentos independientes no pueden igualar. Los técnicos pueden posicionar el instrumento en los terminales del transformador mientras operan el portátil de control desde una distancia segura, o incluso desde una sala de control de subestación. La interfaz Wi-Fi admite conectividad de mayor alcance para escenarios donde el operador necesita mantener una separación física del equipo energizado, y los informes Word generados automáticamente se pueden enviar por correo electrónico de inmediato a los equipos de ingeniería remotos para un diagnóstico colaborativo sin demoras de postprocesamiento.

P3: ¿Cómo sirve a los programas de evaluación de infraestructura de transformadores envejecidos?

Las empresas de servicios públicos con grandes flotas de transformadores envejecidos necesitan una evaluación de condición sistemática y rentable para priorizar los presupuestos de reemplazo y reacondicionamiento. La arquitectura basada en portátil del XHBX1501 es ideal para estos programas: un solo portátil de emisión estándar puede servir como plataforma de control para múltiples instrumentos desplegados en diferentes subestaciones, con todos los datos de prueba centralizados en una base de datos común. El barrido de doble modo garantiza la compatibilidad tanto con las líneas de base de comparación heredadas (típicamente barrido lineal) como con el análisis de barrido segmentado moderno, lo que permite una tendencia significativa incluso cuando las mediciones históricas se realizaron con diferentes generaciones de instrumentos.

P4: ¿Es apropiado para instituciones de educación e investigación en ingeniería eléctrica?

Las universidades e institutos de investigación que enseñan ingeniería de alta tensión y diagnóstico de transformadores se benefician de la arquitectura controlada por PC del XHBX1501. Los estudiantes pueden observar todo el flujo de trabajo de medición y análisis en la pantalla del portátil durante las demostraciones de laboratorio, comprendiendo no solo la ejecución de la prueba sino los principios subyacentes de la respuesta en frecuencia. Los informes Word generados automáticamente con conjuntos de datos completos respaldan proyectos de investigación de posgrado que requieren evidencia experimental documentada, mientras que la capacidad de barrido de doble modo permite estudios comparativos entre metodologías de barrido lineal y segmentado, valioso para publicaciones académicas sobre técnicas de diagnóstico FRA.

P5: ¿Pueden las consultorías independientes de ingeniería eléctrica usar esto para encuestas de condición de transformadores?

Las consultorías de ingeniería independientes que realizan encuestas de condición de transformadores para múltiples clientes de servicios públicos, industriales y comerciales necesitan instrumentos que produzcan entregables estandarizados y profesionales. La generación automática de informes Word del XHBX1501 elimina la escritura manual de informes que consume mucho tiempo y que normalmente sigue a las pruebas de campo, lo que permite a los consultores entregar informes finales a los clientes antes de abandonar el sitio. La conectividad inalámbrica permite al consultor operar el portátil desde una zona segura mientras el instrumento realiza el barrido en los terminales del transformador, y la capacidad de medición de doble modo significa que un solo instrumento sirve a todos los clientes independientemente de su estándar técnico preferido.
